产品中心PRODUCT
新能源隧道炉
产品编号:

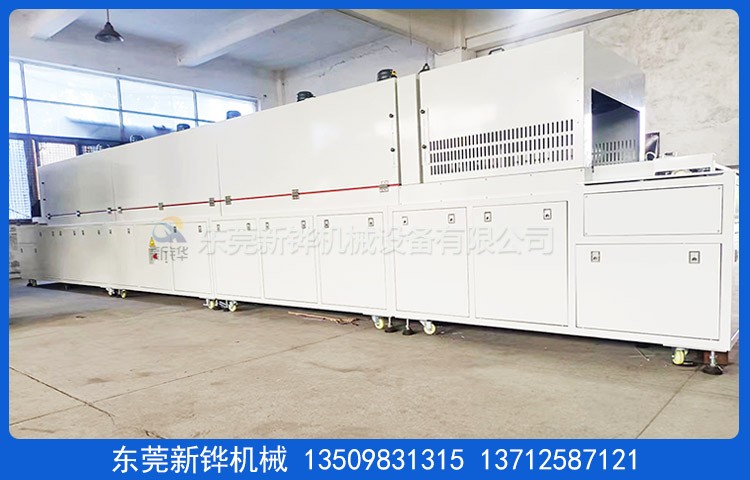

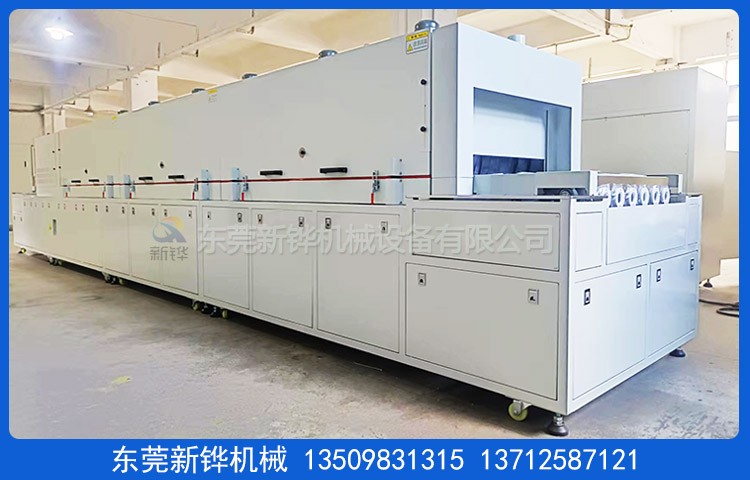

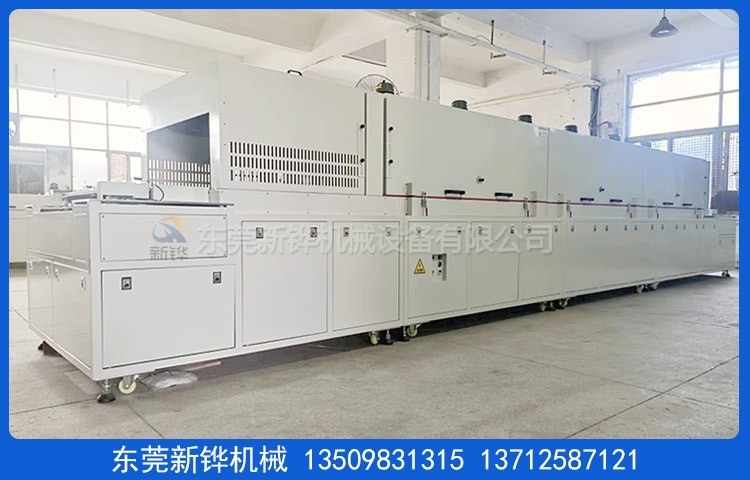

新能源隧道炉
适用范围:
新能源隧道炉应用于:动力电池,电机马达,光伏,半导体,电子电感,IC封装,线路板,触摸屏,显示器,光学镜片,复合新材料等新能源行业.

设备名称:新能源隧道炉

机器型号:XHSO-1-450T-1R

机台电源:AC380V  50Hz  10KVA

内箱尺寸:1000*1650*150mm

外箱尺寸:1850*1350*1650mm(以实物为准)

外箱材质:SS41#1.5mm折弯焊接加工,顶部可掀开检修设计,背面预留2个检测孔.

保温夹层:高密度白色硅酸铝棉厚度为100MM.

机台表面温度:室温+25度(接缝处除外)

内箱材质:SUS201#1.2mm不锈钢密焊加工,产品进出口高度100MM

机架材质:支架40*40*2.5mm方通,内置电箱,四面活动门板,10厘水平台面.

进出料定位:2组日本SMC气缸配合日本松下光电检测链条定位.

温控系统:7寸昆仑通泰触摸屏+松下PLC+日本欧姆龙温控器+东达SCR,人机界面控制.

加热控制:当进料有故障不能送料时输出停止加热信号停止加热,输送链条,运风电机不能停,当温度降至75度时又继续加热.

温度范围:最高温度:220℃可调,常用温度:150±10℃,室温~150℃大约10分钟.

运风方式:单向水平运风,370W长轴电机配合多翼式风轮.

加热方式:新能源隧道炉采用半镀白膜中波红外线电热管加热风循环,单段炉盖加热功率:9KW.

加热时间:升温+恒温时间:10分钟.

冷却方式:正面多个轴流风扇+顶部横流风机吹风冷却,冷却时间:5分钟的链条行程.

输送链条:08B加长销碳钢链条,黑色铝质阳极转子定位杯大约450个.

安全装置:超温保护装置,电源缺相保护,热过载保护,接触器施耐德,漏电开关正泰.

机台颜色:打磨倒角无毛刺,防锈后高温喷塑(客户提供色版,米黄色).

进出料定位:1组日本SMC气缸配合日本松下光电检测链条定位.

传动电机:日本松下伺服电机,输送节拍2S出一个产品,要正反转输送.

控制方式:缓冲区的控制客户自己负责(不含触摸屏+PLC),本机配备伺服电机,伺服控制,气缸,检测光电.

供电电源:主电源采用AC 220V/380V/50Hz三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》.

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.

培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.

东莞新铧烘干设备厂家生产:新能源隧道炉,烘烤隧道炉,固化隧道炉,汽车电机隧道炉,高温隧道炉,汽车行业隧道炉,新能源定子隧道炉,转子隧道炉,IR隧道炉,UV烘烤线,卷对卷隧道炉,涂布隧道炉等设备研发制造.


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
