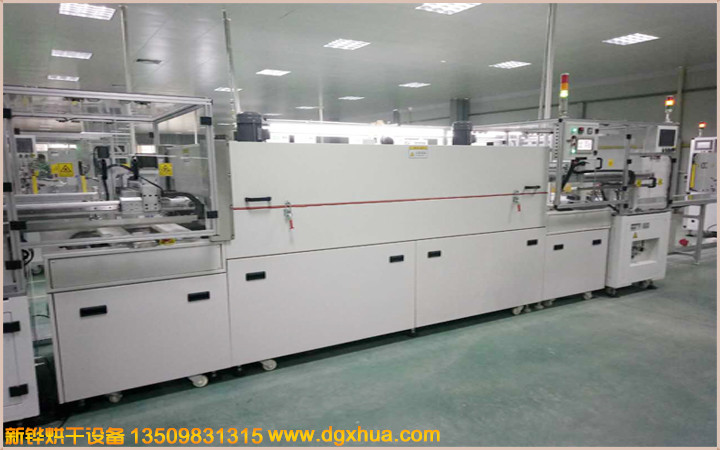

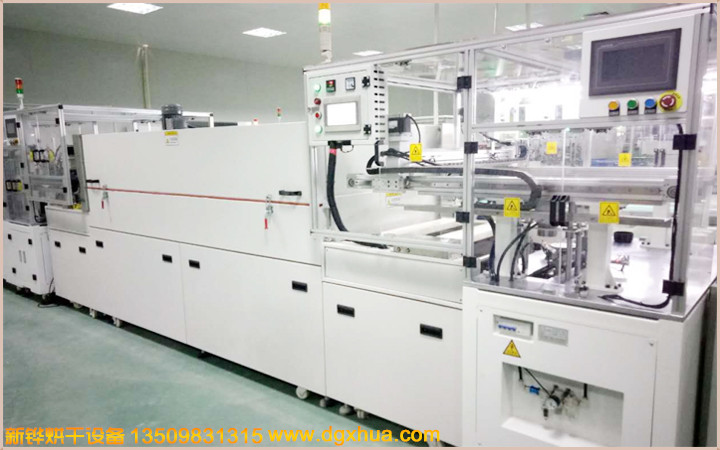

1.名称：点胶烘干隧道炉

以下参数配置供参考

2.电    源：AC380V 3Φ 50HZ   20KW

3.机台尺寸：外尺寸: W800㎜×L5000㎜×H1200㎜

入料段长:500㎜；加热段长:3500㎜（分2段温控，每段：1750mm/1个送风马达）；冷却段500mm（分为2组6寸可调角度风扇组）；收料段:500mm。

输送链板宽:530㎜，输送链板面距地高750+ 50㎜,进/出料口高度150MM可调。

4.温控系统

温度范围：室温-XAX220℃;常用80℃；常温升至80℃需12分钟。

控制方式：采用(三菱)温度模块配合(桦特)SCR控制温度，控温精准，温度偏差小；操作介面采用(威伦)7寸彩屏配合(三菱)PLC设定及操作。

5.机台动作：超温停止加热并警报(声光警报)。

6.结构设计

 内箱材质：采用SUS201＃T1.2mm不锈钢板，四周氩焊密封加工（防污染）. 外箱材质：采用SS41＃T1.5mm钢板经防锈后静电高温粉体涂装，皱纹白.

保温材质：采用耐高温硅酸铝棉+空气隔热保温，保温厚度100㎜，

  采用耐高温硅胶迫紧，美观无污染。

机台结构：加热段用手动撑杆掀开式设计，方便检修及清洁保养;

7.送风系统

马达由顶部循环送风，热风从上至下吹向产品，喷流式设计， 循环

送风，均匀性佳。

采用长轴型烤箱专用马达2组（永元）及强力型多翼式风轮。

8．加 热 器：

台湾（台展）中波红外线电热管，省电，使用寿命2年。

加热功率:8KW/每段。

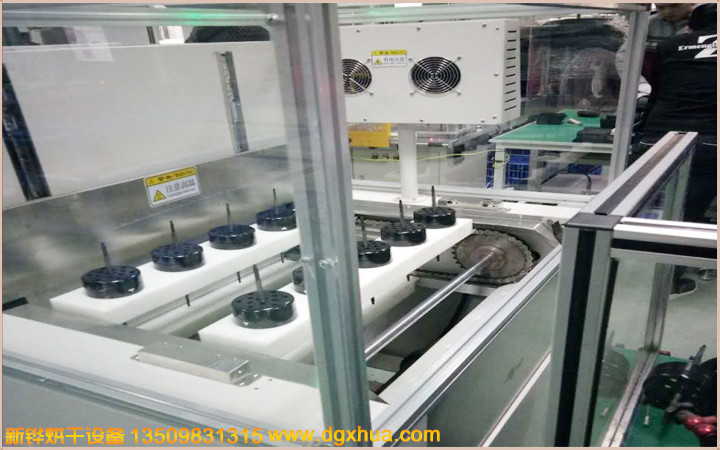

9．输送系统：传动马达＋减速机+链轮＋链条+不锈钢冲孔链板（图见最下方），输送方式（控制箱放出料段）由左至右，连续式输送，速度0~0.3M/min，（常用0-0.1M/MIN），触摸屏设定输送频率以及显示输送速度。
