产品中心PRODUCT
油墨烘干隧道炉
产品编号:

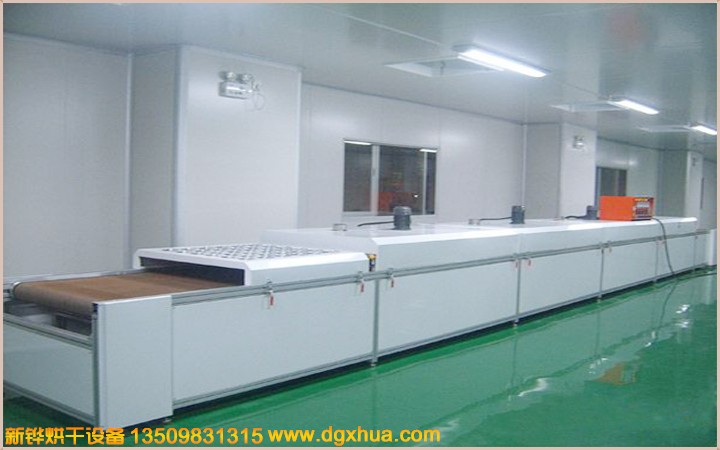

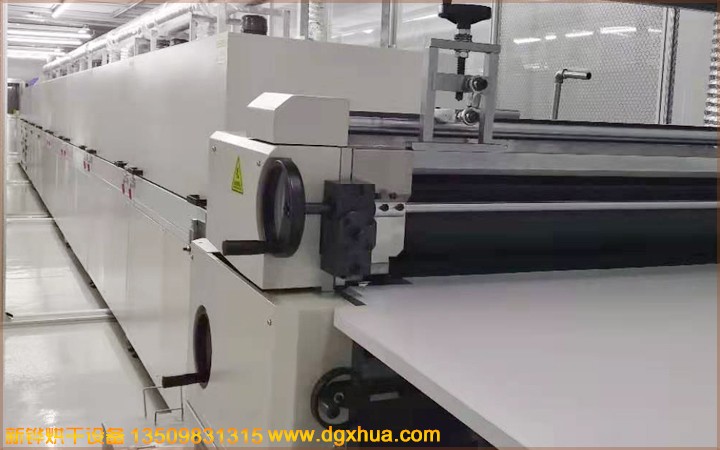

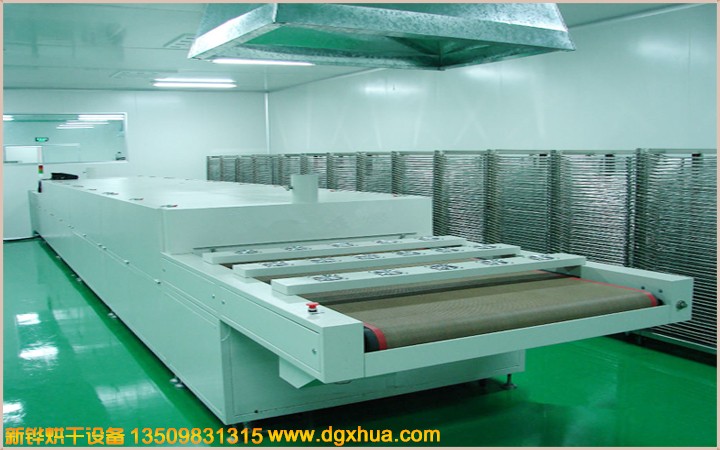

油墨烘干隧道炉
适用范围:
油墨烘干隧道炉适用于:PCB,FPD,LCD,LCM,TP,PV,LED,EL,MLCC,IC封装,CMOS,SMT,电脑键盘,薄膜开关,矽胶按键,光学镜片,光伏玻璃,线圈,化工,运动鞋,商标印刷,纸张印刷,汽车配件,塑胶制品等产品烘烤制程.

设备名称:油墨烘干隧道炉

机器型号:XHSO-8-06-3IR

机台电源:AC380V  50HZ  32KVA

烘烤尺寸:长5800×宽600×高200mm

输送尺寸:长8400×宽830×高1650mm(以实物为准)

机台结构:入料口高度:0-200mm,进料段:1300mm,恒温段:1450mm(分4段加热),出料段:1300mm

安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm.

检修方式:手动撑杆保护检修方式设计.

内箱材质:T1.2mm厚SUS430#镜面不锈钢板全密封氩弧焊,保证炉内清洁.

外箱材质:T1.4mm厚SS41#冷轧钢板折弯加工制作.

机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm.

密封条:采用₵20mm耐高温双层硅胶密封条密封处理,美观无污染.

温度范围:室温~MAX200℃,常用温度150℃.

温度控制:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.

温度均匀度:空炉150℃恒温15min后温差±5%℃.

加热方式:远红外线电热管+热风循环运风.

加热功率:32KW,恒温状态功率:16KW

升温速率:约7℃/min,空炉常温~150℃约需时间20分钟.

冷却方式:2排可调角度轴流风扇强制风冷.

输送网带:宽500mmT1.0*4*4mm铁复龙网带配导条纠偏装置.

网带除尘:进料段安装除尘粘滚(可选配).

输送速度:减速电机配合变频器调速0.5-5m/min任意调节.

输送高度:输送带表面距离地面850+50mm可调.

安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载等保护并警报装置…合乎国际安全标准.

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.

供电电源:主电源采用AC 220V/380V/50Hz三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》

技术标准:GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.

培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
