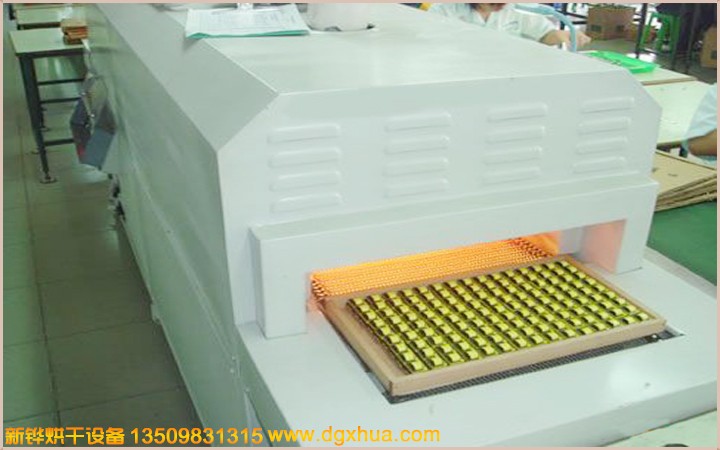

新铧变压器隧道炉

东莞市新铧机械设备有限公司厂家生产变压器隧道炉，新铧隧道炉，产品质量优良，生产的产品已通过权威机构放射性分子检测，安全可靠，值得信赖

新铧变压器隧道炉设备参数：

设备名称：变压器隧道炉

型号： XHSO-65-2-3IR

电源：AC380V  3φ  50HZ   27KVA

内尺寸长4000 × 宽650*2排 × 高150mm

外尺寸长6000 × 宽1510 × 高1650mm（以实物为准）

机台结构：

进料段：500mm（手动调节门+垂帘）。

预热段：1000mm（分1段加热控制）。

烘干段：4000mm（分2段加热控制）。

冷却段：无。

出料段：500mm（手动调节门+垂帘）。

检修方式：每个米开一个检修门，长800*高200mm.

机架结构：1500mm1段，2000mm2段，500mm1段分四段安装。

机台材质：

内箱材质：T1.2mm厚SUS201#不锈钢板加工製作， 氬弧焊接，無灰塵產生。

外箱材质：T1.5mm 厚SS41#冷轧钢板折弯加工製作。

机架材质：T2.0*40*40mm 铁方通焊接成型，机架四面不封板，底部安裝腳轮腳杯高度可調, 方便設備的固定和對接。

机台颜色：经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。

保温结构：

保温棉：高密度保温岩棉隔热保温，保温层厚度80mm。

密封条：₵20mm耐高硅胶密封条密封处理，美觀無污染。

防护标签：设备高温部分加贴高温警示标识。

温控系统：

温度范围：常用温度120℃,最高温度:常温～MAX150℃可调;

温控方式：智能温控器配合固态调整器控制, 輸入模式為精密 K型熱电偶；温控系统具备自动整定和PID参数的自动校正功能。

温度均匀度：恒温15分钟空炉120℃±5℃

运风系统：

运风方式：风道分散后水平送风吹向产品，循环运风設計，均勻性佳。

运风电机：長軸型烤箱專用馬達1組0.75KW及9寸強力型多翼式镀锌風輪。

排风口：预热段直径90mm1个，加热段直径90mm2个，共3个。

进风口：预热段直径90mm1个，加热段直径90mm2个，共3个。

加热系统

加热器：远红外线真空电热管。

预加热功率：2 KW.

主加热功率：22 KW, 恒温状态功率：11KW.

升温速率：约7℃/min,空炉常温～120℃约需时间15分钟

输送系统

输送网带：总宽635mm*2条（C2052碳钢链条+不锈钢网带+串杆）。

输送速度：0.02-0.17m/min任意调节(0.5-4H),输送高度：700±50mm。

输送动力：万鑫减速电机配合易能变频器调速。

冷却方式：无。

安全保护：

超溫停止加熱並警報裝置。

馬達、電熱過電流保護。

控制回路短路及過載保護。

漏電斷路器、電源逆向防止器等…合乎國際安全標準。

所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54

使用条件

主電源采用AC 220V/380V/ 50Hz 三相五線制。

环境相对湿度40%-50%,温度为20-30摄氏度。

气管负载压缩空气压力大于5bar。

 烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。
