产品中心PRODUCT

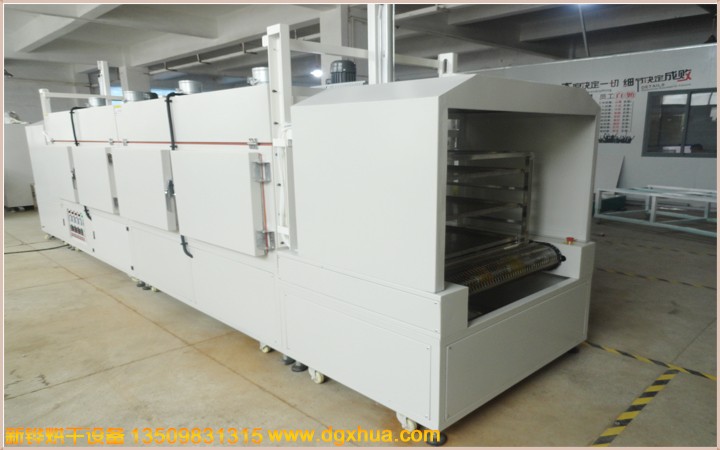

气动门硅胶隧道炉
产品编号:
气动门硅胶隧道炉
适用范围:
电子业(半导体、LCD、LED)、PCB、电解电容等胶水封装,电机、五金、塑胶、硅橡胶、印刷、制药、鞋业等行业烘烤、干燥、老化之用途

气动门硅胶隧道炉

型号XHSO-80-4IR    XHSO-100-5IR  XHSO-120-6IR
内尺寸L*W*H(mm)8000*850*15010000*1050*15012000*1250*150
外尺寸L*W*H(mm)10000*1050*165012500*1250*165015000*1450*1650
进料口高度(mm)0-200输送高度(mm)850±50
进料段长(mm)80010001500
加热段长(mm)4*20005*20006*2000
冷却段长(mm)400500500
出料段长(mm)80010001000
输送宽度(mm)80010001200
输送方式PVC/硅胶皮带,铁弗龙网带/布带,不锈钢网带/网链/链板
温度范围RT-200℃ (250℃) 均匀度  ±2.5%(空载测试)
升温时间30min35min40min
箱体材质内箱:SUS304#T1.5mm镜面不锈钢
外箱:SS41#T1.5mm钢板经防锈处理后高温烤粉
送风方式单面水平送风/垂直送风
加热方式 IR+热风循环
保护装置漏电开关、相序保护、超温保护、马达过电流保护、控制线路保险丝

电力 AC380V 36KVA AC380V 48KVA AC380V 68KVA
产品特性1.采用智能温度控制器,PID自动演算,LED显示,配合SSR固态继电器输出控制加热,控温精度高。
2.采用二段四路均匀为分布控制加热(恒温状态时可任意关掉其中一路电热管,降低加热功率进入省电模式)
3.采用远红外电热管省电,无尘,从内到外辐射加热,使产品达到快速烘干的效果


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格

 气动门硅胶隧道炉非标定制


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
