产品中心PRODUCT
盖板无尘隧道炉
产品编号:

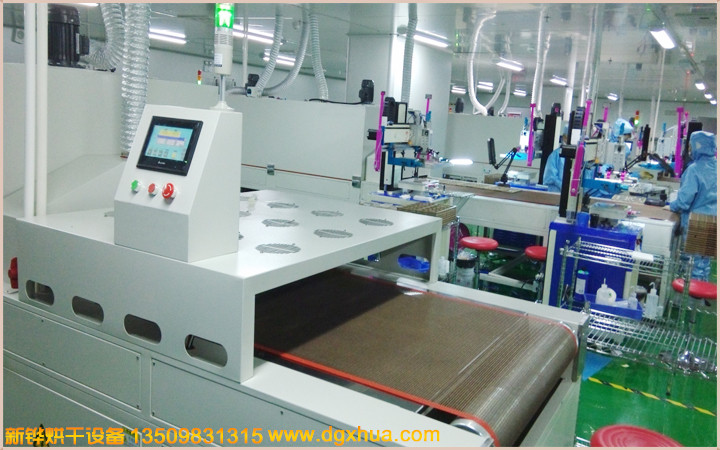

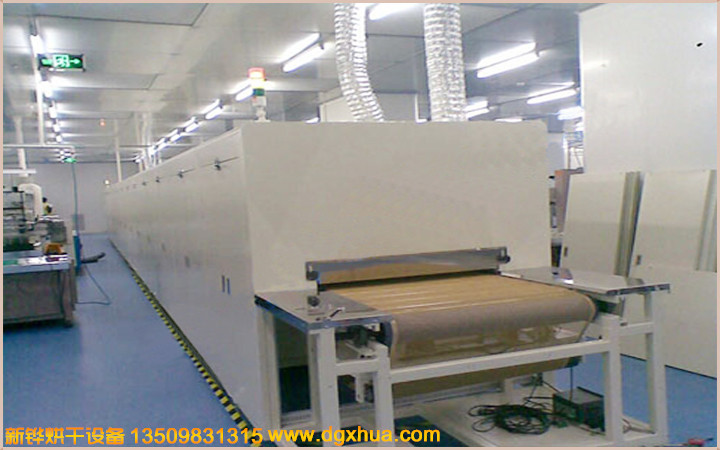

盖板无尘隧道炉
适用范围:
银桨、主固化、OC预烘、玻璃盖板、Film、薄膜开关、导光板等丝印预烘

盖板无尘隧道炉规格参考

型号XHSOL-100-2IRXHSOL-100-4IRXHSOL-120-4IR
内尺寸L*W*H(mm)2400*1000*508000*1050*5010000*1250*50
外尺寸L*W*H(mm)3600*1050*165010000*1050*165012500*1450*1650
进料口高度(mm)0-50输送高度(mm)850±50
进料段长(mm)5008001000
加热段长(mm)2*12004*20004*2500
冷却段长(mm)200400500
出料段长(mm)5008001000
输送宽度(mm)100010001200
输送方式铁弗龙网带、铁弗龙布带
温度范围RT-200℃ (250℃)  均匀度  ±2.5%(空载测试)
升温时间30min35min40min
箱体材质

内箱:SUS304#T1.5mm镜面不锈钢

外箱:SS41#T1.5mm钢板经防锈处理后高温烤粉

送风方式单面水平送风/垂直送风
加热方式SUS304#电热器+热风循环,IR+热风循环
洁净等级Class100~1000#
保护装置漏电开关、相序保护、超温保护、电机过载保护、控制线路保险丝
电力 AC380V 18KVAAC380V 48KVAAC380V 63KVA
产品特性

1.采用智能温度控制器,PID自动演算,LED显示,配合SSR固态继电器输出控制加热,控温精度高。

2.采用二段四路均匀为分布控制加热(恒温状态时可任意关掉其中一路电热管,降低加热功率进入省电模式)

3.采用远红外电热管省电,无尘,从内到外辐射加热,使产品达到快速烘干的效果。

4.采用耐高温高效过滤器,配压差计显示过滤工作状况。


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格

盖板无尘隧道炉可非标定制


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
