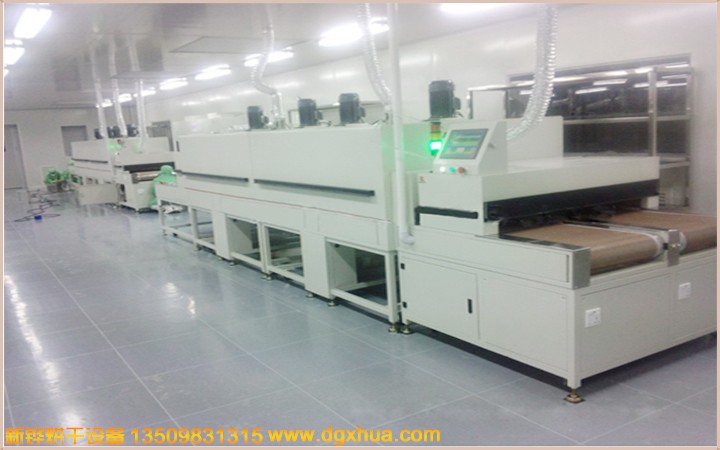

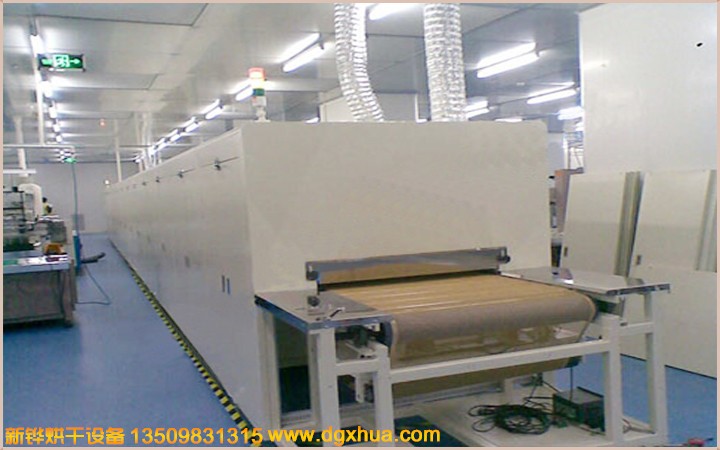

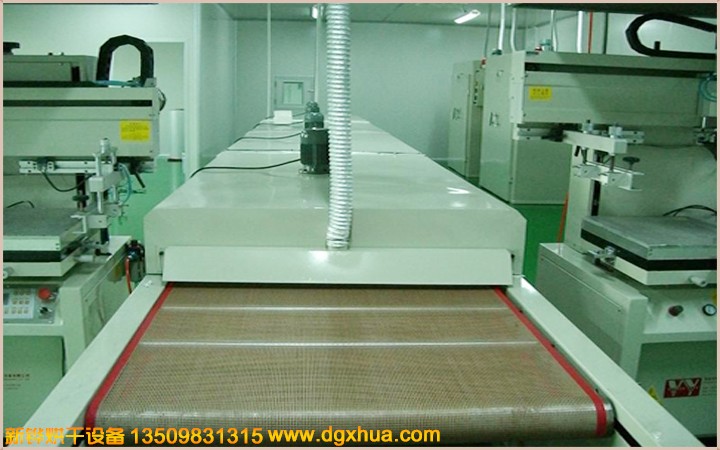

无尘隧道炉参数
电源 AC380V 3φ 50HZ 28KW
机台尺寸W1420mm×L3600mm×H1680mm供参考
入料段长300mm；加热段长2200mm，(分成三段独立加热控温，第一段500mm,第二段1200mm,第三段500mm)；抽风罩长200mm；冷却段400mm(装置冷却风扇附防尘网)； 出料段长500mm;
输送网宽1000mm，进、出料口高80mm高度可调整,安装有调整板; 输送产品运行距离地面高度760~900mm可调。
温控系统
温度范围：常温+25~220℃可调，常温-200℃约需时间20分钟，恒温30分钟温度偏差±3℃（进料口与出料口除外），有效加热温区长度≥加热段长度的80%；
控制器：台湾宣荣温度自动控制器，数字设定，配合SSR固态继电器进行控制，PID自动演算，LED显示，温控器温控精度±1%℃FS
机台结构
内、外炉体材质：内箱采用SUS430#镜面不锈钢板，外箱采用SS41#
冷轧钢板经防锈处理后粉体烤粉制作，带邹纹灰白色
机架采用40*40*方通焊接成型
采用120K高密度保温棉，保温厚度150mm，加空气层隔热保温，机壳外表温度＜40℃，（进、出料口、密封条缝隙除外）
耐高温硅胶密封条，密封处理，节能环保。
采用掀开式撑杆设计，配手动支撑杆，方便检修及其清洁保养。
设备运行可靠稳定，可连续生产，造型美观大方，人性化设计
加热系统
采用不锈钢电热进行加热，热风循环方式，加热功率约为24KW，加热温度均匀、稳定。
输送系统
采用特氟龙网带输送，网目4mm*4mm，接口对接端采用包边钢丝方式连接，坚固耐磨耐力。
无极电子调速，走速可调节范围0．1-2/min，网带加装有导条，烤炉内底板装有防偏导槽限位，输送平稳不抖动。
配备
输送方向面对控制面板，由左向右
控制箱位于机台入料段侧面
排气口直径100mm附枚叶式调整座，并配备过滤网。
安装100级高效空气过滤器，无尘等级Class100（车间百级）
无尘隧道炉可椐据客户工艺参数要求定制
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
