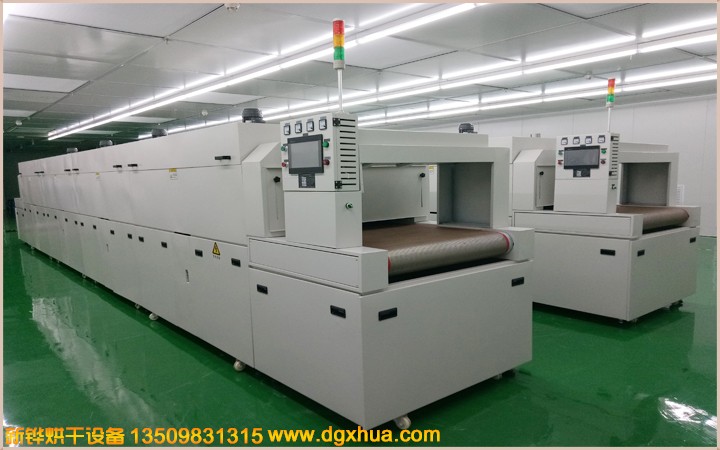

热风新能源自动隧道炉
产品编号:
热风新能源自动隧道炉
适用范围:
采用智能型温度控制器,PID自动演算,LED显示;进口SSR/SCR输出控制单元,控温精度高;

产品名称:热风新能源自动隧道炉

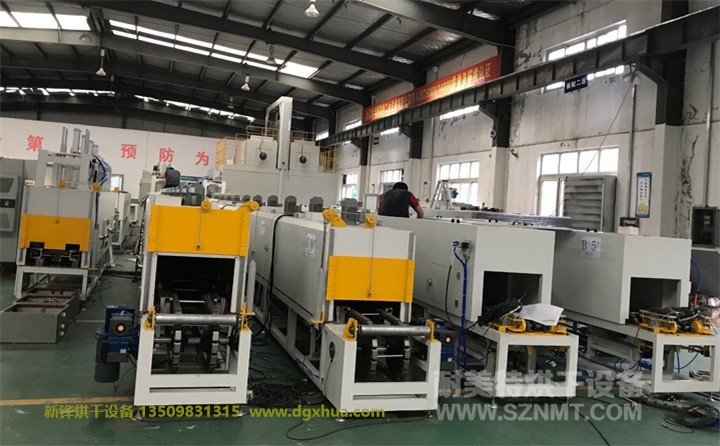

新能源汽车驱动马达自动化对接烘烤线主要技术参数
1、工艺:定子壳体,托盘带产品尺寸L520*W400*H264mm;生产节拍96S/件;重量:壳体7kg+托盘40kg;输入温度:壳体220℃,托盘室温;输出温度:室温±2℃;冷却时间:25min;
2、内胆尺寸:冷却区长9000*进料口高350*内宽500mm;
3、外形尺寸(约):总长10000*高1600*宽700mm;冷却区长9000mm(分四段);两端抽风区各长500mm;
4、外壳温度:炉外壁温度不超过室温+10℃;
5、风向:冷却区从上至下强制鼓风。两端从下至上抽风。
6、电源:三相五线制,380V,50HZ;
7、功率:约12KW;

独特性能:

内部采用优质保温材料制作,保温隔热效果好;

升温时间快,温度稳定精准;

双重超温保护,电气控制安全可靠;

输送带变频调速,输送速度平稳可调;

设有输送带防偏移装置,输送带松紧可调;

采用智能型温度控制器,PID自动演算,LED显示;

进口SSR/SCR输出控制单元,控温精度高;

国内一流的隔热、断热技术,密封效果显著;

机体外壳温度低,对室内环境温度影响较小;

节能省电、安全环保


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
