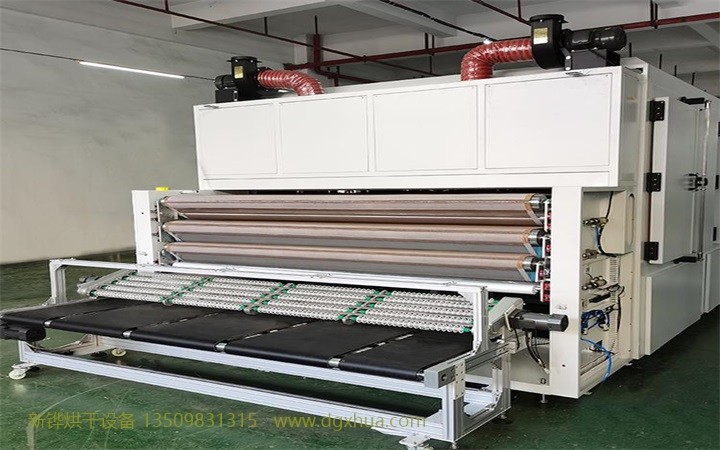

三层隧道炉自动式隧道炉固化隧道炉

输送方式	1. 利用米黄色铁氟龍输送网,网格4*4有效宽2100mm。 2. 输送带采用自动纠偏功能。 3. 采用变频器无段速自由调整, 速度范围 0.5-7m/min。 4. 高级全密式齿轮减速机马达驱动。 5.三层独立传送机构，来回型输送。
收料方式	1.采用人工收料。
结构分布	1.外尺寸：L12500mm×W2683mm×H2050mm 2.入料转层段1610mm 3.加热段7450mm（均分5段） 4.冷却段2000mm 5.出料转层段1390mm 6.可以并排摆放4张宽420mm的料。
加热方式	1. 加热段共计22.5米，每层7.5米，短波红外线辐射加热,可独立调节各段温区温度。 2. 采用 PID 温度控制器,配合SCR电力调整器输出控制,控温速度快且稳定度高。 3. 常用材料表面温度 80℃,材料表面横切左中右温度均匀度±5℃以内。 4. 炉内设定温度 max 120℃。常用温度80℃。 5. 加热段设岩棉断热及空气隔热,对冷房影响，表面温度比室温高8℃。 6. 进排气风门可调整,有效控制炉内微压。 7. 前后对开门板设计，维修简单方便。 8.炉内采用鼓风循环回风方式,减少热损失节省能源。 9.采用水平送风方式。 10.炉内风道设有过滤器过滤效率99.97%,Class1000,耐温250度过濾网，确保爐内洁净度。
送风方式	1.采用1/2 HP高温长轴马达配合风轮，水平送风经过滤后吹向产品表面。每温区*1组，共5组。
冷却方式	1.采用水冷方式冷却。（冰水客户提供）
电热分配	1.采用短波红外线辐射加热，每层30支共3层。
炉体材质	1.外部采用钢板经防锈处理后高温烤漆，底座四周钣金封板 2.内部采用SUS201#1.5t镜面不锈钢板。
保护装置	1. 超温保护除主温控及其上下限超温防止回路外另设有副温度控制超温防止器作安全温度防护器,超温温度異常时，响警报通知外,自动切断电源系统，防止意外发生。 2. 传动马达加装反相保护，防止马达反相后温度过高，造成产品不良及设备损坏。 3. 设有紧急停止开关，各加热段各项电路过电流，过载保护及连锁。 4. 異常发生时，配合異常指示灯及蜂鸣器警报，方便操作人员排除異常。
系统控制	1. 日本三菱可程式控制器。 2. 台湾威纶人机介面。 3. 三色指示灯: 红黄绿亮灯显示机台即时状态。
电源配置及排风	1.电源：AC380V 三相 50HZ 80KW 2.压缩空气：6kg/cm 20L/min Φ12 3.排风管：直径100mm3组，直径150mm2组.

标准规格型号选配项目产品视频根据客户要求设计，非标定制不同规格

产品介绍

独特性能

客户可选配置

内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘；

双重超温保护,安全更可靠；

内部热风循环，烘烤物件受热均匀；

升温时间快,温度稳定精准；

国内一流的隔热、断热、保温技术，密封效果优；

机体外壳温度低，对室内环境温度影响较小；

多种加热及运风方根据产品设定；节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例

客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。

温控选购配备

温控器（单段/8段-256段可编程式）
台湾宇电温控表		日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪		日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪		进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪		进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点		IR 电脑温度记录器组6点~12点
计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。
电力输出，可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸		Proface
三菱		西门子
工控机以太网远程监控

计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。
电力输出可安装SSR、SCR、SSPR等电力自动调整器。
