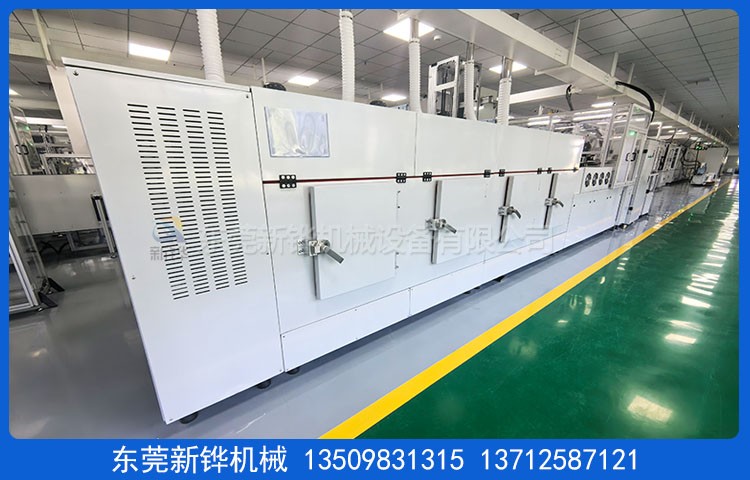

产品概述

本设备是专为绝缘漆固化工艺设计的高效、精准型工业固化炉。采用双层输送烘烤结构，结合智能温控与强制循环运风系统，确保工件在恒温环境下均匀受热，满足绝缘漆固化的高标准工艺要求。设备配备多重安全保护与便捷检修设计，适用于自动化生产线连续作业，助力提升生产效率与产品一致性。

核心参数

· 设备型号：XHSO-4.5-140-4R

· 电源规格：AC380V 3φ 50HZ 80KVA

· 烘烤尺寸：长4000×宽1500×高200mm

· 输送尺寸：长6500×宽1800×高1650mm（以实物为准）

· 温度范围：常温～MAX180℃可调（常用温度140℃）

· 升温速率：空炉常温→140℃约20-25分钟

· 加热功率：72KW（4套不锈钢电热管独立控温）

· 温控系统：智能控制器+SCR控制，PID自整定，K型热电偶输入，控温精准

· 运风方式：顶部马达+风轮垂直循环运风，温度均匀性佳

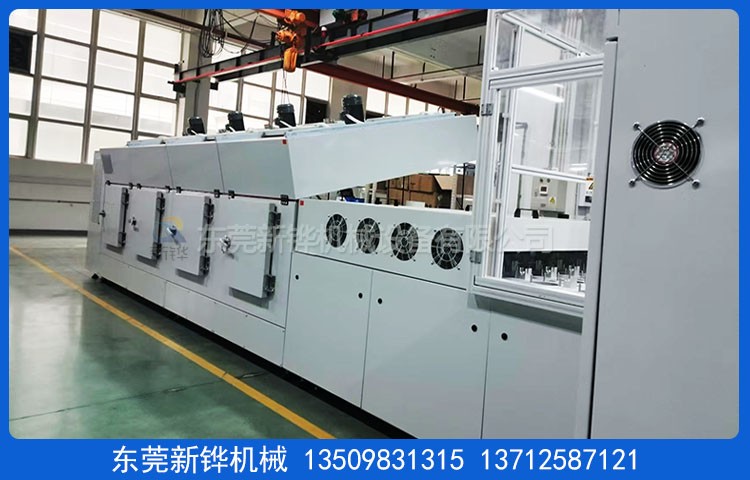

· 冷却方式：多排高速风扇强制降温至约60℃，风速可调

结构与设计

· 双层输送烘烤：恒温段4000mm（2段4组控温），冷却段1000mm（排热罩100mm），出料段900mm，入料口高度200mm，满足连续化生产需求。

· 材质与工艺：内箱采用T1.2mm厚SUS430#不锈钢板全密封满焊，保证炉内清洁；外箱为T1.5mm厚冷板折弯加强焊接，打磨防锈；机架采用T2.5×40×40mm铁方通焊接成型，整体封板稳固。

· 保温与密封：白色硅酸铝保温层（厚度100-150mm），搭配₵20mm耐高硅胶双密封条，美观且无污染，有效减少热量散失。

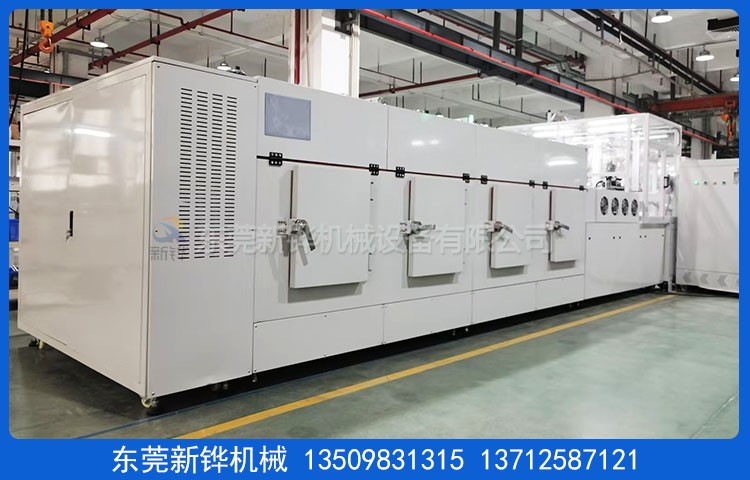

· 检修便捷性：加热段设检修门，配合气弹簧撑杆掀开米盖+手动撑杆保护设计，方便日常清洁与部件维护。

· 定位与拼接：安装承重M20脚杯与3寸脚杯，便于设备固定及多段拼接扩展。

输送与自动化

· 输送链板：L1400mm×W250mm×H20mm不锈钢链板+挡板+固定销钉（不含线束头固定夹），支持上/下料定位与光电检测，适配机械手放/取料，实现自动化衔接。

· 输送动力：前后升降输送台+倍速链+电机传动，运行平稳，确保工件输送精准。

安全与防护

· 多重保护：超温停止加热并警报、马达/电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等，符合国际安全标准。

· 防护设计：所有带电外露部位加装绝缘保护罩，危险处贴警示标识，电柜防护等级IP54，保障操作安全。

使用条件

· 电源要求：AC 220V/380V/50Hz三相五线制

· 环境要求：相对湿度40%-50%，温度20-30℃

产品优势

· 精准控温：智能温控系统+PID自整定，确保固化温度稳定，提升绝缘漆固化质量。

· 均匀受热：垂直循环运风设计，减少炉内温差，避免工件局部过热或固化不均。

· 高效生产：双层输送结构+自动化衔接，支持连续作业，缩短生产周期。

· 耐用易维护：优质材质与模块化设计，延长设备寿命，降低维护成本。

· 安全可靠：多重安全保护与防护标识，符合工业生产安全规范。

适用场景

适用于电机、变压器、线圈等电气部件的绝缘漆固化工艺，可广泛应用于电子、电器、机械制造等行业，满足大批量、高精度的生产需求。

东莞市新铧机械设备有限公司，专注工业固化设备研发与制造，以技术创新与品质保障为核心，为客户提供高效、可靠的固化解决方案。如需了解更多产品细节或定制服务，欢迎联系我们！
