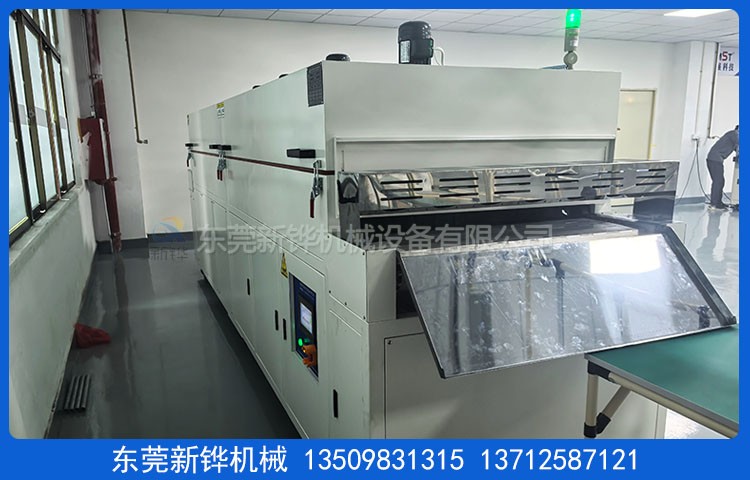

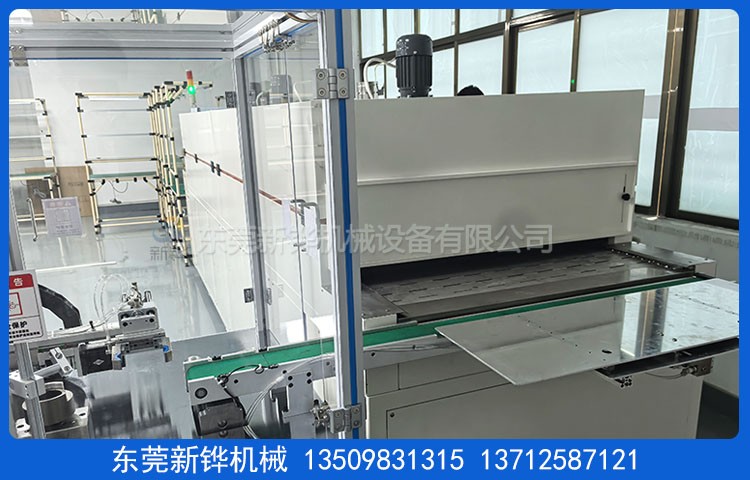

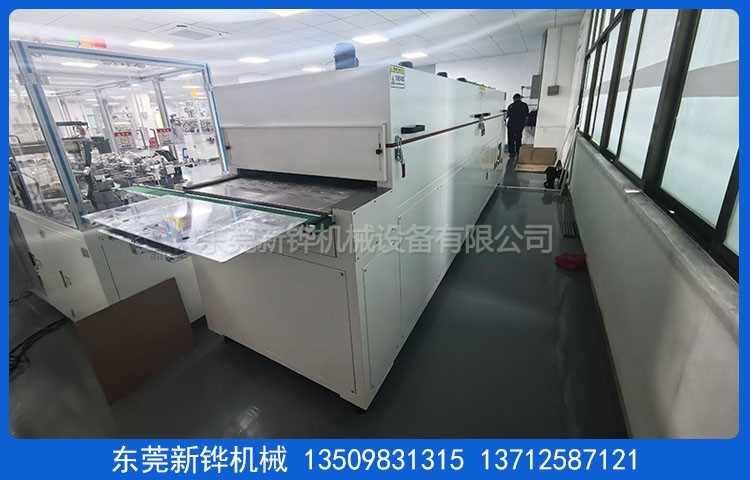

设备名称:高频焗胶机

机器型号:XHSO-4.7-09-2IR

设备电源:AC380V 3φ 50HZ 26KVA

加热尺寸:长 4080 × 宽 950× 高 150mm

外形尺寸:长 4750 × 宽 1150 × 高 1450mm（以实物为准）

机台结构:入料高度:150mm；上料区:335mm；加热区:4080mm（2 段）; 下料区:335mm。

检修方式:手动掀开+撑杆保护检修。

机台定位:两段拼接配 3 寸脚轮、M18 腳杯。

内箱材质:T1.2mmSUS201#不锈钢板。

外箱材质:T1.5mmSS41#冷轧钢板。

机架材质:T2.0*40*40mm 铁方通，整机封板。

机台颜色:靜電高溫粉體塗裝，整机波纹灰白色 RAL9010。

保温材料:高密度黄色岩棉厚度 100mm。

防护标签:设备高温部分加贴高温警示标识。

温度范围:室温+10℃～120℃可调。

温度均匀:恒温空炉测温 70±5℃（进出料口除外）

温度控制:触摸屏+编程控制器+温度模块 PID 控制。

輸入模式:精密 K 型熱电偶配合可控硅控制加热。

运风方式:经过风道分散后循环运风設計。

运风电机:長軸型高温馬達多組配多翼式風輪。

排风方式:￠90mm 可调节排风阀门。

加热元件:红外线陶瓷电热管，加热功率:24KW。

升温速率:空炉常温～70℃大约 10 分钟。

输送方式:总宽 950mm 不锈钢无缝链板+减速电机。

输送速度:0.04-0.14/min 变频器调速。

输送高度:高频焗胶机输送带表面距离地面 750+30mm。

冷却方式:无

安全保护:超溫停止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级 IP54。

使用条件:主電源采用 AC 220V/380V/ 50Hz 三相五線制；环境相对湿度 40%-50%,温度为 20-30 摄氏度；气管负载压缩空气压力大于 5bar。

注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。

参考标准:炉温均匀度按 GB9452-1988 或 JB/T6049-1992 执行；电热设备的安全性按 GB5959.1-1986,GB5959.4-1992 执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》。

售后服務:設備自送貨之日起质保期为 1 年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成 3 天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各 1 份。
