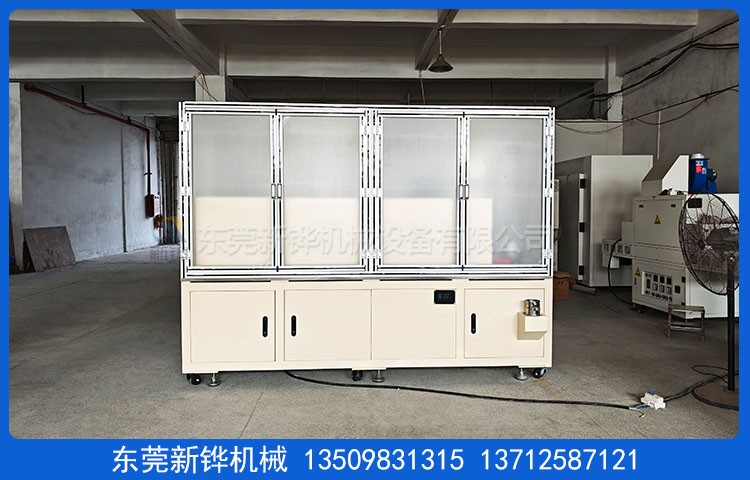

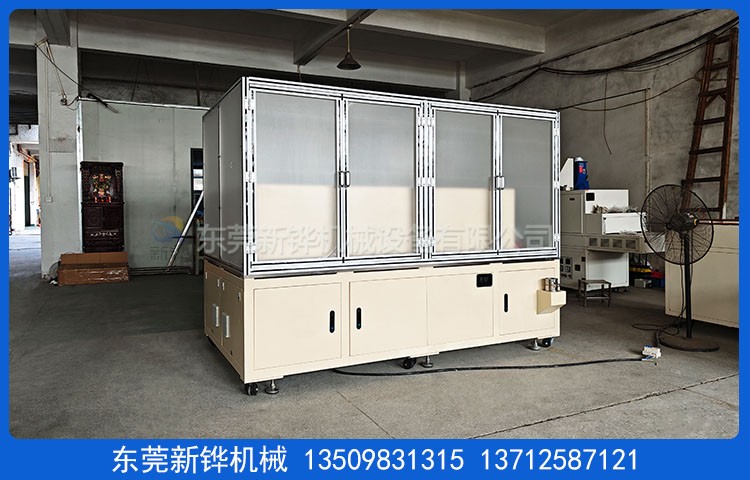

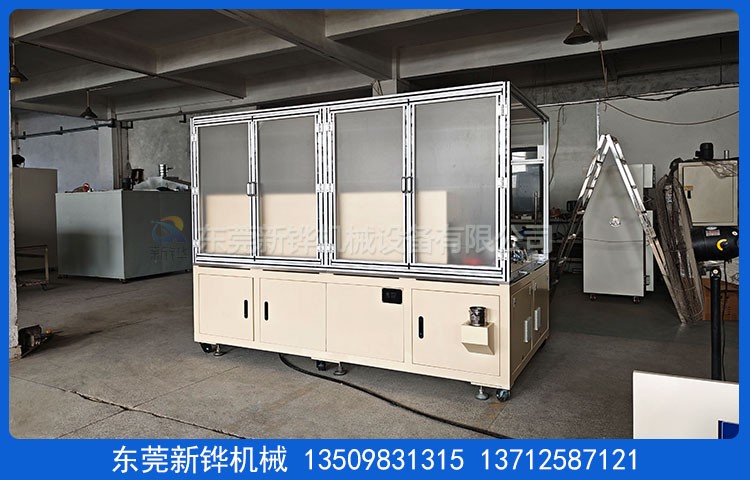

设备名称:磁瓦冷却炉

设备型号:XHSOT-24Y-40T

机台电源:AC380V  3φ  50HZ  3KVA

输送尺寸:长2600 × 宽1500 × 高2000mm（以实物为准，高度不包括三色灯）

机台结构:面向机台右边进炉烘烤，左边客户机械手取出料；

检修方式:手动撑杆保护设计，方便检修及清洁保养。

机台定位:安装承重M20脚杯， 3寸脚杯方便设备的固定和多段拼接。

内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。

机架材质:T3.0*60*60mm 铁方通焊接成型，机架整体封板。机架周围台面为20厘水平加工，机罩机架非标定制，设备大板到地面高度800mm±10，地面到治具杯接料面高度990mm.

机台颜色:磁瓦冷却炉经防锈处理后静电高温粉体涂装，整机钣金烤漆为RAL0959020（客户寄色板）。

冷却方式:采集车间自然风，产品顶部安装轴流风扇+过滤网。

进排风口:排风口:￠90mm可调节风阀。

链条节拍:输送节拍:60S/个，08B加长销链条，加长销轴∮8*20mm，链条节距24*12.7mm,总共约27个铝质治具杯。

输送动力:松下伺服+减速电机,速度可调节。

亚克力罩:国标40*40*2.0型材+5.0透明亚克力+LED照明灯。

烘烤流程:机械手放/取料，上/下料处光电检测，冷却区大约走23个产品，将产品从200度冷却至40度以下。

安全保护:控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服務:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服務:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟进。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天，设备满足功能，顺畅运行无报警或其他问题点且满足节拍条件。

随机资料:设备交付时附设备使用说明书、主要部件说明书，易损备件BOM清单。

交货日期:簽定合同收到订金后40个自然日出货（不含法定节假日）天。
