设备名称:滚筒烤箱

设备型号:XHMO-40T

设备电源:AC380V 3φ 50HZ 30KVA

炉内尺寸:宽1450*深1010*高1400mm（参与尺寸）

外箱尺寸:宽2307*深1875*高2483mm（参与尺寸）

滚筒尺寸:内接圆φ700*1200mm，滚筒中间隔板分三个料仓，内胆孔径:3mm，孔中心距4一6mm

接料空间:滚筒底部接料高度预留300mm

温度范围:常温℃+10～300℃,使用温度:230℃，升温时间30分以内（空炉测试）,最少可设置三段以上升温

滚筒烤箱温度平衡(空炉测试）:

（1）恒温后空炉4点测试，温度测量:±1.5%约±5℃，烤箱不转，恒温1H后读取测量数据

（2）滚筒内均匀取料仓中心的点测量最少2点，(滚筒内部可放宽到±10℃）

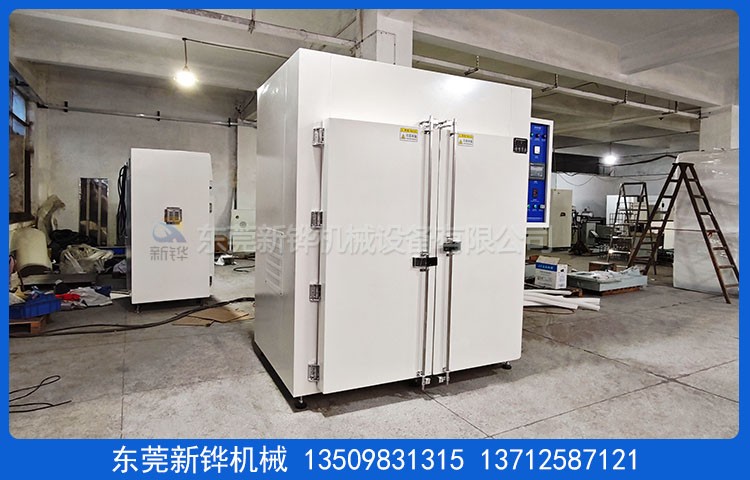

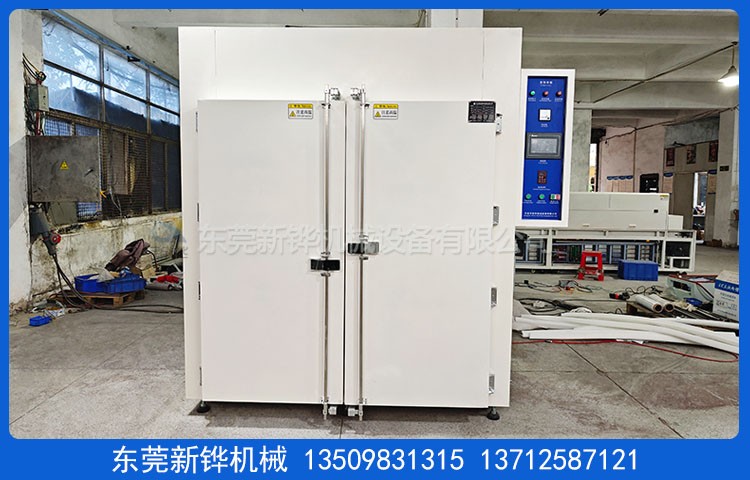

机台式样:双开门

排气装置:回收漏油装置

炉内材质:SUS304不锈钢

外箱材质:钢板静电喷涂

保温材质:硅酸铝棉

滚筒材质:SUS304不锈钢

滚筒样式:滚筒固定在箱体内，不做单独推车取出

滚筒旋转:增加单独的物理旋钮控制滚筒旋转角度方便取料/放料，减少人工去推动滚筒，开关位置如果可以放在内部，不造成安全隐患可以放在箱体内部明显、人容易够到的位置，如若不行请设计在箱体外面门顶处

门的密封:玻璃纤维（耐温达300℃）

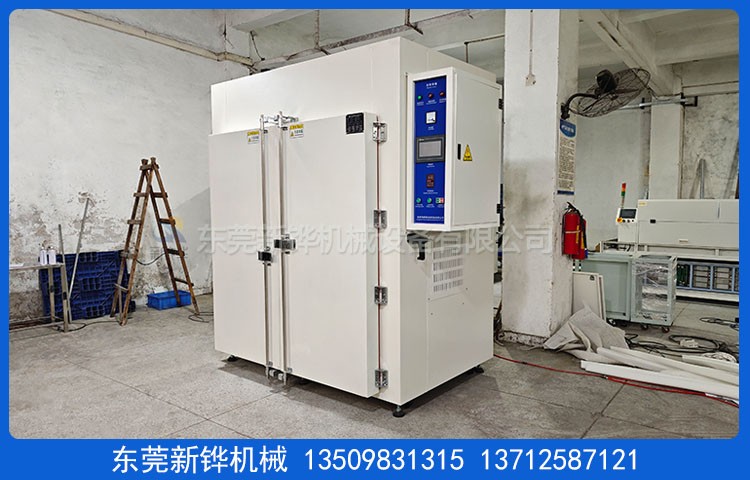

操作系统:7寸触摸屏配可编程控制器（国内名牌厂家）

温度控制器:国内名牌厂家

主控传感器:1个点

测温传感器:左侧2个点；右侧2个点；背部1个 点；（5点均匀分布）

报警记录:显示屏查询报警履历

超温报警:电子显示调节

排风方式:内部设置主动排风系统，外部设置有送风口和出风口（大小）

送风马达:循环风机

附带机器:得力扫码器

安全防护:超温报警（加热器空间与炉内空间各1个）；马达过载保护；加热器断线报警；

滚筒烤箱通信协议:

（1）配备扫码枪识别产品功能.识别物料信息，已生产过的产品可直接调用之前生产参（配方信息）

（2）预留RS485端口（mudbus-Rtu协议），以太网端口，供上位机采集相关生产信息（配方名称、段数、各段的温度、时间等），后续协助MES系统连接

滚筒烤箱其它要求:

(1)制品滚筒分三格，三格均可做单独门，防止混料

(2)制品取放需要考虑便捷性，尤其滚筒盖子需要One Push式样（现状OK）

(3)滚筒转速可以调整.无极调速电机，使滚筒转速在3-15rpm可调

(4)滚筒内壁、滚筒倒料口边缘、滚筒门板边缘等和料接触的地方均打磨抛光光滑。

(5)考虑炉内清扫便捷设计,滚筒内部所有夹角过度圆滑（或其他方式）

(6)在滚筒内壁增加光滑的错位分料条,滚筒内壁喷砂100-120目（哑光），防粘料

(7)要定时/定温停机的功能，控制风扇分段停机   （维持现状OK）

(8)烤箱顶部保留排油口、接油盘及调风阀，采用自动排烟设计

(9)现有烤箱有出现因为门板变形出现漏烟、底板太薄电机座脱焊或被拉弯、滚筒两侧门板太薄等现象，新型烤箱采用合理设计，关键部位增加支撑，确保不变形

(10)烤箱温度高，为保证隔热层效果，要考虑增加隔热层厚度

(11)温度到达最大300℃过程中箱体外表面温度（除顶部外）不能＞55℃  （内胆与外箱连接过渡区域不在检测范围内，如门缝）
