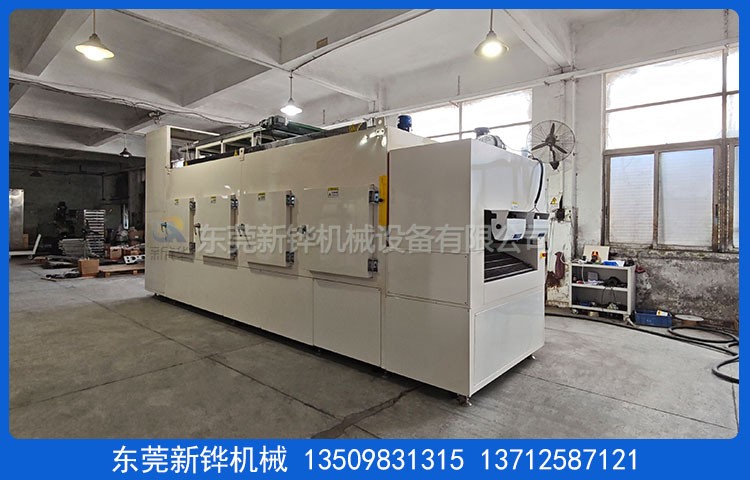

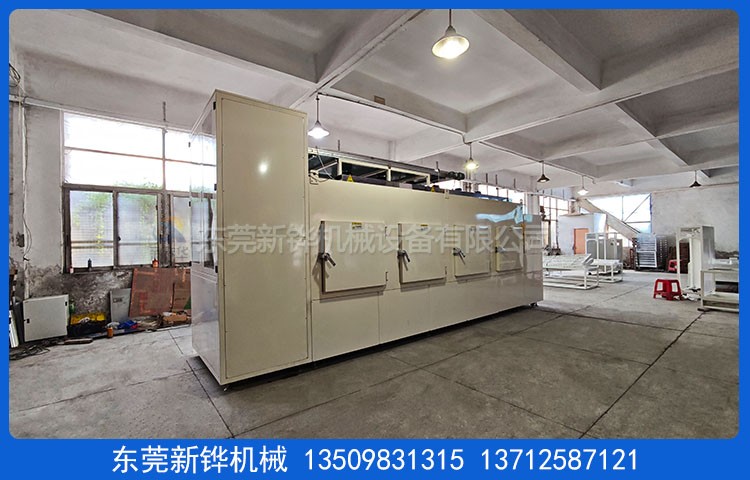

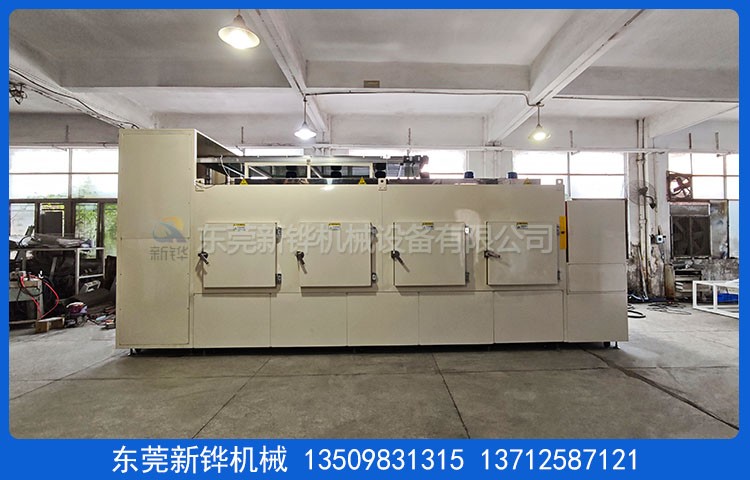

设备名称:退火炉

机台电源:380V±20V, 3 phases with PE and N

烘烤尺寸:长:5500*宽1000*300mm

输送尺寸:长6500×宽1760×高3140mm（以实物为准）

链速可调速范围:0.2-1m/min。

运转周期:10min-15min。

退火炉入口升降接料传送带:长700*1000mm耐温120℃橡胶皮带，PLC控制。

退火炉传送链条网带:丝径1.5mm，螺距15mnmn，穿条10mmSUS316不锈钢网带，网带内宽1000mm，SUS304不锈钢链条配轴承，201#链轮。

加热方式:前端采用红外加热进行预热产品，后面6段采用SUS304不锈钢电加热管加热。

温度控制:室温+10℃-最高150℃可调节，7段温控器采用欧姆龙品牌，型号:E5CE-QX3ASM-808；仪表显示探头位置温度±3℃（不测炉内温差）。

保温材料:顶部+侧面硅酸铝白棉，保温层厚度100mm,，多处开门产生导热不测表面温度。

进料隔离方式:退火炉采用风淋隔温控制，能够顺畅连接投料机构以及工作台；

循环风机:380V/50HZ/0.75kw/4P:品牌:升捷&三越

输送电机:万鑫减速电机配三菱变频器；

出风过滤器:耐高温H3级高效过滤器，需与GSE其他退火炉的过滤器大小尺寸一样，可以互用。

配有除静电风机支架2个:产品的投料、接料处各1个，并配备除静电风机4台(型号:SOKUDOU SKD-C2):产品的投料、接料处各2并在退火炉入口安装有一套高温离子风棒:SSD SAT-HTBO1/HTB1100（鼎江购买）；

产品经过冷却段后，产品表面温度已实测为准。

安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及超载,三色信号指示灯（红色故障,黄色待机,绿色运行）等保护并警报装置…合乎国际安全标准.

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.

机台电源:主电源采用AC 220V/380V/50Hz三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.
