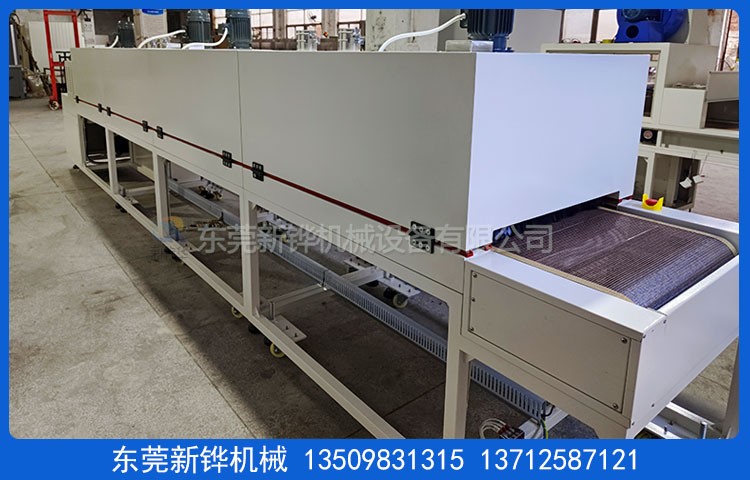

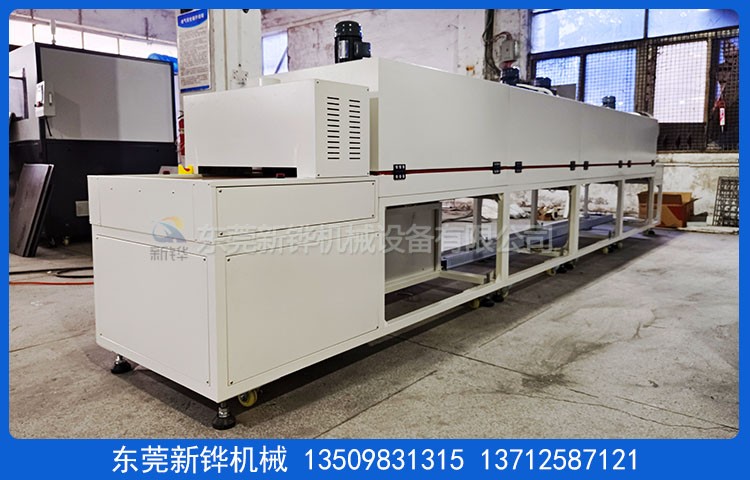

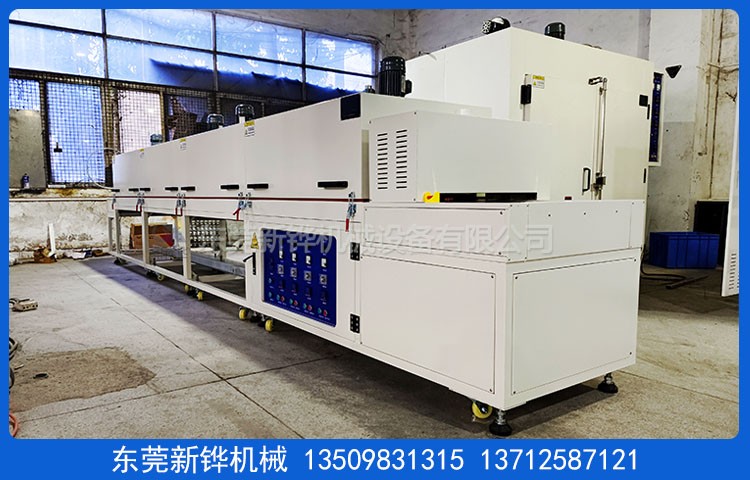

6米隧道炉
产品编号:
6米隧道炉
适用范围:
6米隧道炉应用于:动力电池,电机马达,光伏,半导体,电子电感,IC封装,线路板,触摸屏,显示器,光学镜片,复合新材料等.

设备名称:6米隧道炉

机台型号:XHSO-60-4R

机台电源:AC380V  3φ  50HZ  26KVA

尺寸:4800×宽650×高100mm

尺寸:6000×宽850×高1490mm(以实物为准)

机台结构:入料口:高度50mm,进料段:400mm(手动调节门),烘干段:4800mm(分4段加热控制),冷却段:400mm (分4个离子除静电风扇),出料段:400mm(手动调节门)到料预警,物料到出口后,设备预警.(装2个左右各一个)

检修方式:手动推杆掀开检修,掀开高度450mm.

机架结构:1600mm1段,1200mm2段,2000mm1段,分4段拼接安装.

内箱材质:T1.2mm厚SUS201#不锈钢板加工制作,氩弧焊接,无灰尘产生.

外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作.

机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面不封板.

脚轮脚杯:6米隧道炉底部安装3寸脚轮,M18脚杯高度可调.

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温结构:高密度保温岩棉隔热保温,保温层厚度100mm.

密封条:₵20mm耐高硅胶密封条密封处理,美观无污染.

防护标签:设备高温部分加贴高温警示标识.

温度范围:常用温度130℃,最高温度:常温~MAX200℃可调

温控方式:智能温控器配合固态调整器控制,输入模式为精密K型热电偶;温控系统具备自动整定和PID参数的自动校正功能.

测温点:1节加热段增加1个测温热电偶.

均匀度:恒温15分钟空炉130℃±3~5℃.

运风方式:风道分散后垂直送风吹向产品,循环运风设计,均匀性佳.

运风电机:长轴型烤箱马4组及强力型多翼式镀锌风轮.

排风口:加热段直径90mm1个,4个排气口.

加热方式:6米隧道炉采用不锈钢电热管,顶部加热方式.

加热功率:24KW,恒温状态功率:12KW.

升温速率:7℃/min,空炉常温~130℃约需时间25分钟

输送网带:600mm*4*4mm网格咖啡色铁复龙网带.

输送速度:0-800mm/min任意调节,输送高度:800±50mm.

输送动力:370W减速电机配合易能变频器调速,输送时间从进料口到出料口为25min.

冷却方式:4个可调节角度离子除静电风扇风冷.

安全保护:超温停止加热并警报装置,马达、电热过电流保护,控制回路短路及过载保护.

漏电断路器、电源逆向防止器等…合乎国际安全标准.

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.

使用条件:主电源采用AC 220V/380V/50Hz三相五线制.

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂..

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行,JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修.

质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.

验收标淮:本机台含供电电源线,不含排风管及排风管安装费用,设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮,设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份.

交货日期:签定合同收到订金之日起40天内完成,安装调试时间为货到工厂之日 2 个工作日内完成.

东莞新铧烘干设备厂家生产:6米隧道炉,热风隧道炉,6米热风隧道炉,隧道式工业烤炉,6-30米隧道炉,热风烘烤流水线,固化隧道炉,点胶隧道炉,高温隧道炉,转子隧道炉,IR隧道炉,UV烘烤线,卷对卷隧道炉,涂布隧道炉等设备研发制造.


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
