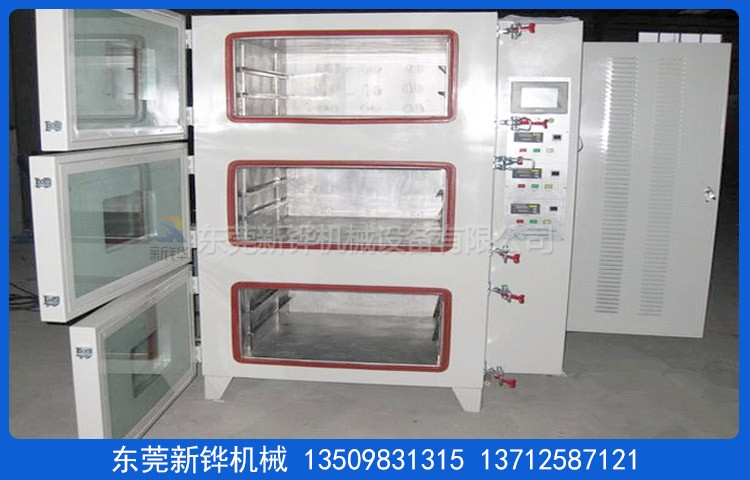

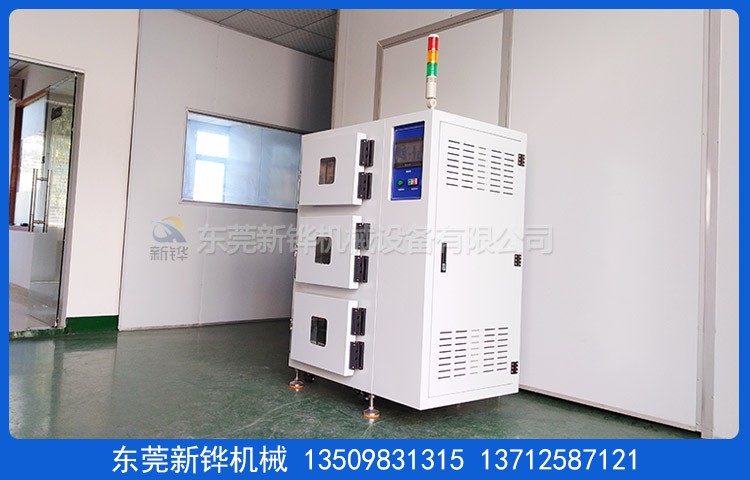

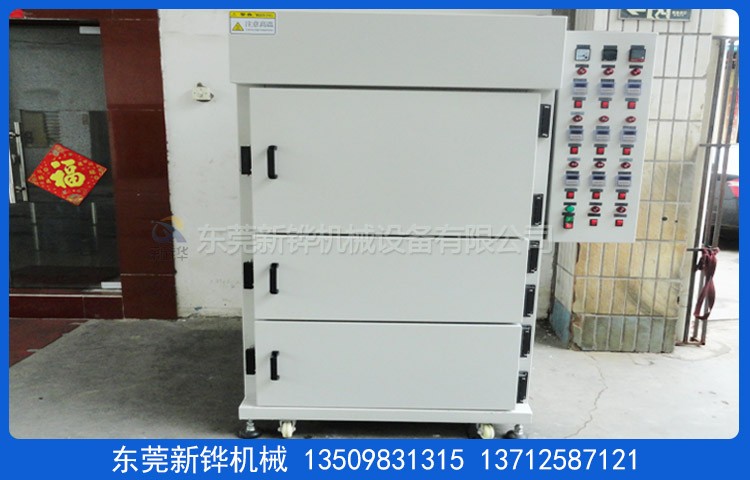

电路芯片烤箱
产品编号:
电路芯片烤箱
适用范围:
品牌:新铧 电路芯片烤箱应用于:半导体(LCM,LCD,LED,MLCC,TFT,石英振荡器,PE,PCB,IC,LED芯片),电子,电感,电容等精密烘烤,烘干,回火,预热,定型等加工.

设备名称:电路芯片烤箱

设备型号:XHMOZ-3D

机台电源:AC380V  3φ  50HZ  9KVA

内箱尺寸:600×宽600×高300mm

外箱尺寸:900×宽900×高1650mm(以实物为准)

均匀度:±2%(空载测试)

真空度:133Pa

加热器:电路芯片烤箱采用不锈钢电热管.

温度范:RT-200℃

升温时间:电路芯片烤箱常温升至设定温度约20min

机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和多段拼接.

内箱材质:SUS430#SUS304#)镜面不锈钢.

外箱材质:SS41#钢板轻防锈处理后高温粉体烤粉.

机台颜色:电路芯片烤箱经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温材料:白色硅酸铝保温,保温层厚度100mm,保温罩厚度40mm

门密封条:₵20mm耐高硅胶密封条密封处理,美观无污染.

温控系统:智能温控器配合固态调整器控制,具备自动整定和PID参数的自动校正功能,输入模式为精密.

运风方式:经过风道分散后左右运风,循环运风设计,均匀性佳.

运风电机:长轴型高温马达4组配强力型多翼式风轮.

进排风口:进风口:¢90mm调节风盘,排风口:¢90mm可调节风阀.

加热功率:9KW,恒温状态功率:4.5KW

升温速率:约5℃/min,空炉常温~200℃约需时间20分钟.

安全保护:超温停止加热并警报装置,马达,电热过电流保护,控制回路短路及过载保护,漏电断路器,电源逆向防止器等…合乎国际安全标准.

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度.

东莞市新铧机械设备有限公司生产:电路芯片烤箱,集成电路烤箱,芯片烤箱,LED芯片烤箱,电子芯片烘箱,电路板芯片烘箱,工业烘箱,隧道烘箱,老化箱,真空干燥箱,无氧化烘箱,无尘洁净烘箱,臭氧老化箱,电池老化箱,高低温试验箱,电流监测老化房,高温老化箱等设备研发制造.


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
