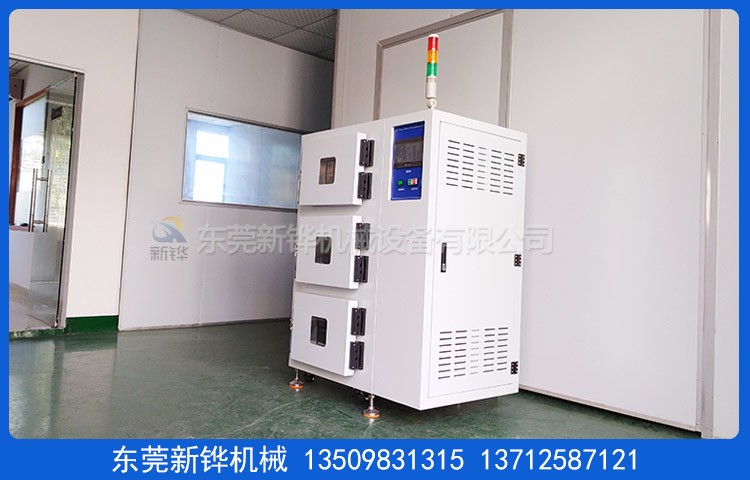

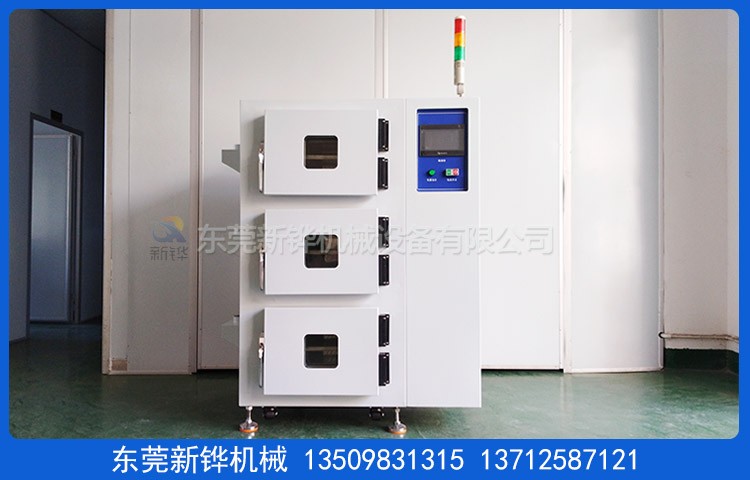

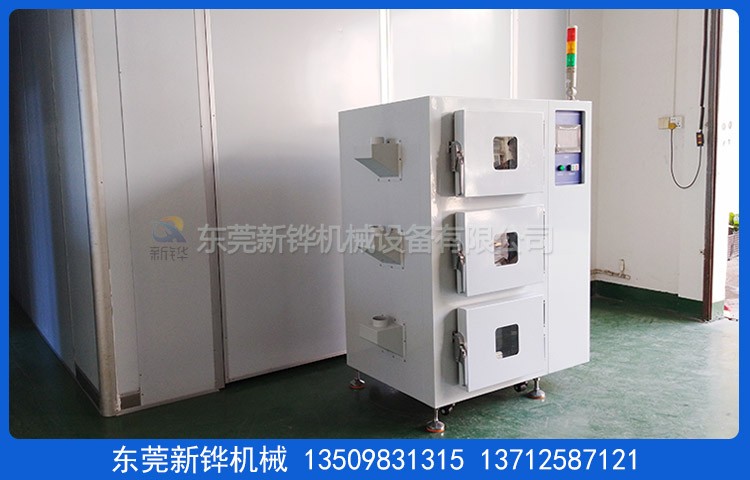

设备名称:洁净三门无尘烘烤箱
设备型号:XHMOL-1F-3R
机台电源:AC380V 3∮ 50HZ 10.5KVA
内箱尺寸:长420×宽310×高300mm*3箱（每箱独立控制）
外箱尺寸:长1080×宽850×高1470mm（以实物为准）
开门方式:三个单开门,侧门扣,电箱置于右侧方.
安装定位:万向脚轮脚杯（客户提供）.
托盘:20个,采用201#冲孔8*20mm,宽400*宽300*高20mm
层架:每箱分3层,固定托架层高约80mm
机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和多段拼接.
内箱材质:T1.2mm厚SUS430#不锈钢板加工,全密封氩弧焊,保证炉内清洁.
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作.
均匀度:±2%（空载测试）
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
保温材料:白色硅酸铝保温,保温层厚度80-100mm.
门密封条:₵20mm耐高硅胶密封条密封处理,美观无污染.
温度范围:室温~MAX180℃,常用温度130℃.
温度控制器:洁净三门无尘烘烤箱采用欧姆龙温控器配合SSR继电器控制温度,温度通讯至触摸屏可查看实时温度数据,触摸屏配32GU盘保存温度数据记录6个月,提供以太网供MES系统读取数据,輸入模式為精密 K型熱电偶,温控系统具备自动整定和PID参数的自动校正功能.
运风方式:经过风道分散后左右运风,循环运风设计,均匀性佳.
运风电机:长轴型高温马达4组配强力型多翼式风轮.
触摸屏:7寸威纶.
可编程控制器:基恩士.
进排风口:进风口:￠90mm调节风盘,排风口:￠90mm可调节风阀.
加热器:洁净三门无尘烘烤箱采用高温不锈钢电热器.
加热功率:9KW,单箱功率3KW.
计时方式:恒温到达自动计时,计时完成报警提示并切断加热.
安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载等保护并警报装置…合乎国际安全标准.
防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.
使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度,烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行;电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行;JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》;GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修;质保期外设备配件损耗造成的故障本公司酌情收取工本费;免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容;免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
验收标淮:设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮;设备交付时附设备说明书,操作手册,主要部件说明书,软件备份各1份.
东莞新铧机械设备厂家生产:洁净三门无尘烘烤箱,洁净三门烘箱,三门无尘烘箱,工业三门烘箱,洁净三层烘箱,无尘烤箱,工业烘箱,热风烤箱,精密热风烤箱,工业恒温烤箱,真空烤箱,高温烤箱,PCB/PET丝印烤箱,LED光电烤箱,LCD压合烤箱,防爆/升降烤箱,无尘烤箱,无氧化烤箱,硅胶二次硫化烤箱,老化房等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
