产品中心PRODUCT
高温隧道烘干炉
产品编号:

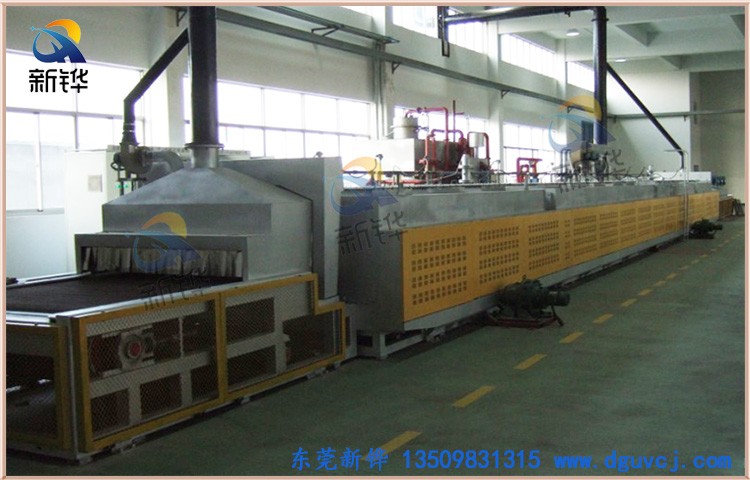

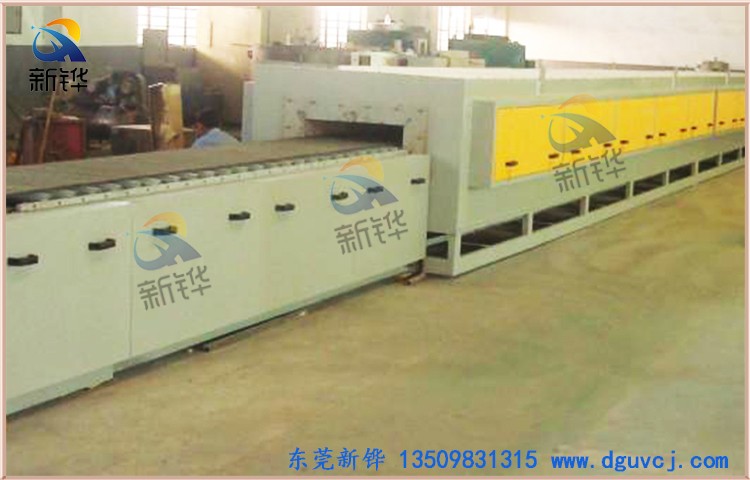

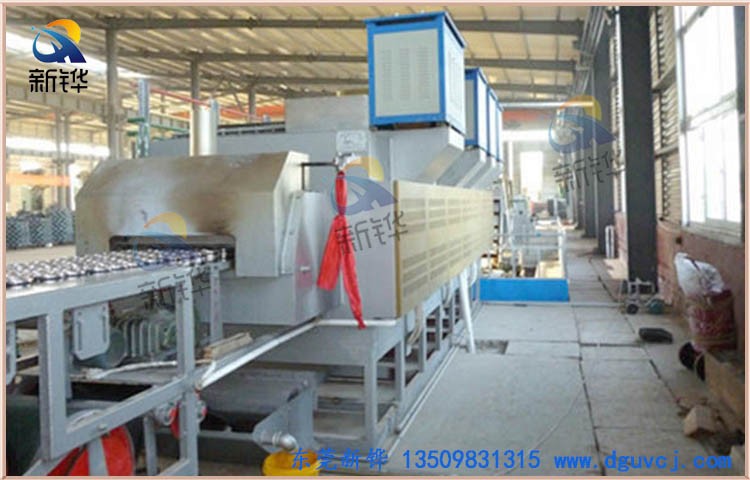

高温隧道烘干炉
适用范围:
高温隧道烘干炉适用于:磁材,陶瓷,PTC,NTC,压敏压电极,电机,弹簧,螺丝,轴承,化工粉未,模具,金属,玻璃热弯,陶瓷电容等烘烤,回火,预热,定型,热处理加工.

设备名称:高温隧道烘干炉

设备型号:XHSOH-10-05-8R

机台电源:AC380V  3φ  50HZ  80KVA

烧结尺寸:长10000×宽580×高80mm

输送尺寸:长12000×宽1800×高1550mm(以实物为准)

机台结构:入料口高度:0-80mm,进料段:800mm(排热罩280mm),恒温段:1200mm(8段),冷却段:800mm,出料段:800mm.

安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm.

马弗罐体:T10mm厚SUS310S高温不锈钢板折压成型,经特殊方法焊接制作而成,顶部为拱形结构.

检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计.

内箱材质:SUS316S#不锈钢.

外箱材质:T4.0mm 厚冷板折弯加工焊接制作.

机架材质:10#槽钢焊接制作焊接成型,保护罩壳用1.5mm冷板.

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温结构:高温莫来石砖砌筑,顶部穿孔砖为重质高铝砖,炉底采用轻质保温砖和莫来石砖砌炉;炉衬与炉体之间填充优质高温陶瓷纤维保温材料,保温层厚度250mm.

密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染.

温度范围:常用温度:950℃,最高温度:常温~MAX1000℃可调.

加热元件:采用0Cr27Al7M02高温电阻丝加热,均匀分布在炉膛上下部位,水平安装,5区加热控制.

温控系统:PLC+触摸屏+温度模块+SSR控制,控温精度:±1.5℃,具备PID自整定参数平衡调温校正功能,输入模式为K型热电偶.

温度均匀度:空炉900℃恒温15min后温差±3-5℃.

运风方式:经过风道分散后水平循环运风设计,均匀性佳.

输送动力:采用AC马达,减速机,链轮,链条传动带动网带运行,驱动辊无缝钢管外包高温耐磨胶.

高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000m3/h;

加热方式:合金加热器+热风循环.

加热功率:升温状态:80KW,恒温状态:40KW.

升温速率:约15℃/min,空炉常温~950℃约需时间60分钟.

冷却方式:双层水套式结构,内外层均采用6mm厚Q235钢板折压成型焊接制作,工作中水套夹层通入冷却循环水,依靠水流带走热量,对产品实行空冷降温;外部配有40吨冷却水塔循环降温,冷却水压力≥2KG/cm2.

输送网带:宽500mmSUS310S材质编织成人字网带,可承受高温和冷却热胀冷缩.

气氛保护:通入氮气保护,配置球阀,电磁阀,流量计等元器件,保护气消耗量:≤6Nm3/h(客户自备).

输送速度:减速电机配合变频器调速1-6m/min任意调节.

输送高度:输送带表面距离地面850+50mm可调.

安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及超载,三色信号指示灯(红色故障,黄色待机,绿色运行)等保护并警报装置…合乎国际安全标准.

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.

机台电源:主电源采用AC 220V/380V/50Hz三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》.



东莞市新铧设备机械有限公司主营产品:高温隧道烘干炉,网带式高温烘烤线,高温烘干炉,隧道高温烘烤炉,隧道式高温烘烤线,烧银隧道炉,热风隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.

联系方式:蓝生13509831315   赖小姐13712587121

生产地址:中国东莞市万江区滘联创富工业园

新铧官网:http://www.dgxhua.com

新铧邮箱:dgxhua@126.com


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
