产品中心PRODUCT
电子固化隧道炉
产品编号:

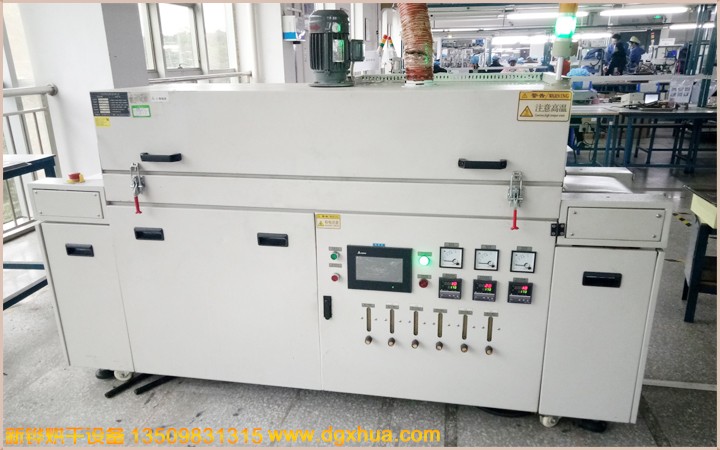

电子固化隧道炉
适用范围:
电子固化隧道炉适用于:可以用于电子业(半导体,LCD,LED),PCB,IC,LED芯片,电感等封装,烘干,收缩包装,焗漆,脱水,干燥,定型,预热,熔解及高温处理等.

电子固化隧道炉



设备名称:电子固化隧道炉

充氮隧道炉功能:烘干,收缩包装,焗漆,脱水,定型,预热,熔解及高温处理等。

设备型号:XHSOQ-50-3R

机台电源:AC380V   10KVA

烘烤尺寸:长2000×宽530×高100mm

输送尺寸:长2500×宽730×高1650mm(以实物为准)

机台结构:入料口高度:0-100mm,进料段:270mm,恒温段:650mm(分3段加热),冷却段:/ ,出料段:270mm

安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm

气动门:进出料安装气动门,光电检测来料后自动开关。

检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计。

内箱材质:SUS304#T1.5mm镜面不锈钢

外箱材质:SS41#T1.5mm钢板经防锈处理后高温烤粉

机架材质:T2.0*40*40mm铁方通,两侧整体活动封板。

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm

密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染。

温度范围:室温~MAX200℃,常用温度150℃

操作方式:10.4寸触讯显示器+松下可编程控制器+扫码功能。

温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度。

温度均匀度:空炉150℃恒温15min后温差±3-5℃

运风方式:经过风道分散后水平循环运风设计,均匀性佳。

运风电机:长轴型烤箱专用马达4组配强力型多翼式镀锌风轮。

高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000m3/h

加热方式:不锈钢电热管+热风循环。

加热功率:65KW,恒温状态功率:34KW

升温速率:约7℃/min,空炉常温~150℃约需时间20分钟。

冷却方式:2排可调节角度轴流风扇。

输送网带:宽1000mmT1.0*4*4mm铁复龙布带配自动光电纠偏装置。

网带除尘:进料段安装除尘粘滚。

输送速度:减速电机配合变频器调速1-3m/min任意调节。

输送高度:输送带表面距离地面850+50mm可调。

安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载,三色信号指示灯(红色故障,黄色待机,绿色运行)等保护并警报装置…合乎国际安全标准。

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54。

机台电源:主电源采用AC 220V/380V/50Hz三相五线制。

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂。

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。

参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》。

充氮隧道炉产品特性:

ü 智能化控制系统,对人员技术要求低,方便快捷,便于掌握

ü 外来先进科技,耐高温,腐蚀,使用寿命时间长,坚固耐用

ü 安装方便,移动到需放置位置,将总电源线接入即可开机使用。

ü 采用不锈钢板精密焊接而成,不生锈, 清洁,无尘,

ü 能够同步控制,减少不良率加热设备可与生产线同步控制

ü 外来先进科技,保温效果好,不易爆裂,升温迅速,坚固耐用,节约电费

ü 分段控制,增加适用性并能达到温度均匀.稳定干净的加热过程。温度控制容易,且升温迅速,并较具安全性

ü 智能控制,控温稳定,温度均匀,无漏洞

充氮隧道炉用途:电子业(半导体,LCD,LED),PCB,IC,LED芯片,电感

产品售后说明:

非人为损坏的均可享受厂家一年整机无忧质保

联系电话:0769-82983077  13509831315

运输过程中的一切货物损坏均由新铧机械承担,客户对产品货期有特殊需求的,可直接更换新机器直接发出。


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
