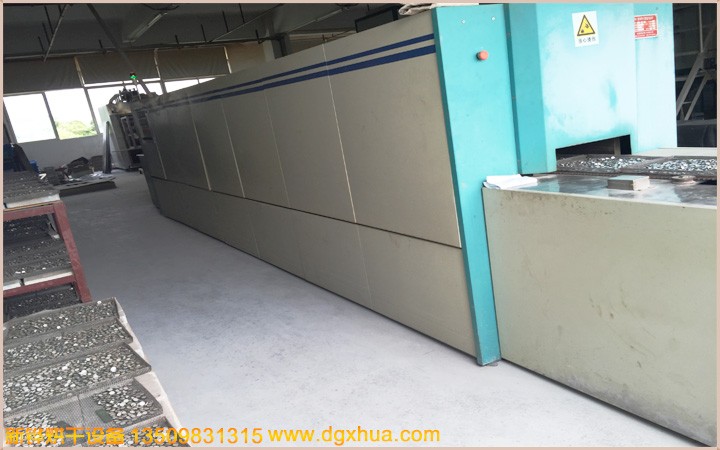

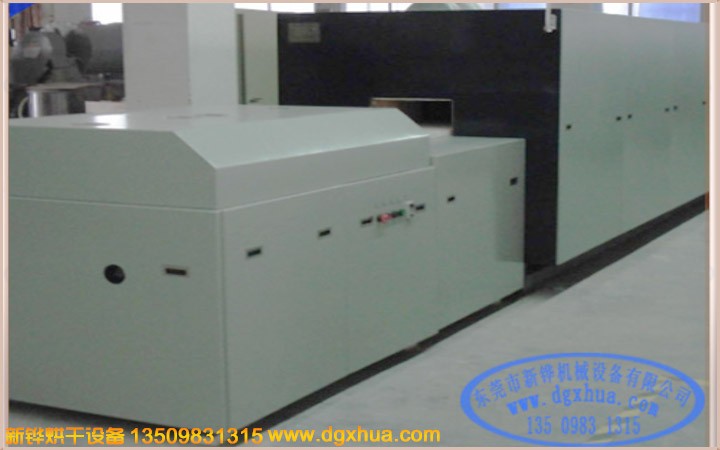

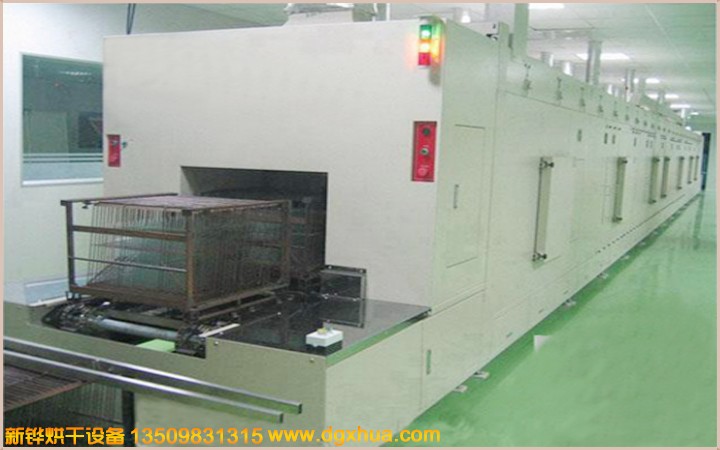

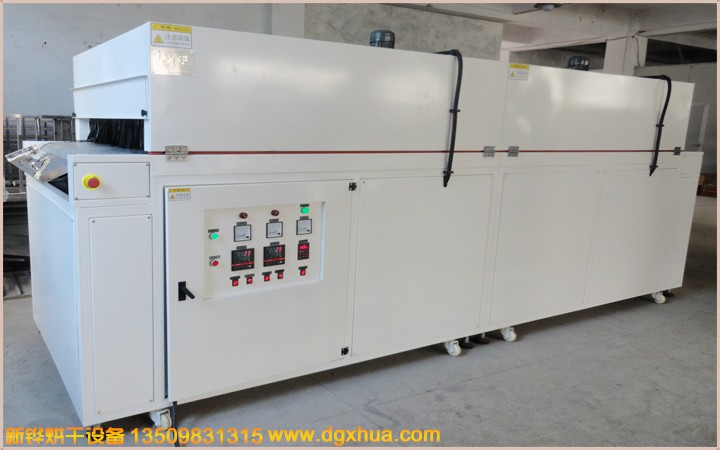

设备名称：陶瓷烧结高温隧道炉

设备型号：XHSOH-21-02-5R

机台电源：AC380V  3φ  50HZ  90KVA

烧结尺寸：长7000 × 宽250 × 高100mm

输送尺寸：长21000 × 宽950 × 高1500mm（以实物为准）

机台结构：入料口高度：80mm,进料段：1500mm（排热罩280mm）,恒温段：7000mm（5段）,冷却段：10000mm（5段）出料段：2500mm

安装定位：底部安装承重3寸脚轮,M18脚杯高度可调+50mm

马弗罐体：T10mm厚SUS310S高温不锈钢板折压成型,经特殊方法焊接制作而成,顶部为拱形结构。

检修方式：炉盖电动推杆掀开+手动撑杆保护检修方式设计。

内箱材质：SUS316S#不锈钢。

外箱材质：T4.0mm 厚冷板折弯加工焊接制作。

机架材质：10#槽钢焊接制作焊接成型,保护罩壳用1.5mm冷板。

机台颜色：经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

保温结构：高温莫来石砖砌筑,顶部穿孔砖为重质高铝砖,炉底采用轻质保温砖和莫来石砖砌炉；炉衬与炉体之间填充优质高温陶瓷纤维保温材料,保温层厚度250mm

密封条：采用₵20mm耐高温双硅胶密封条密封处理,美观无污染。

温度范围：常用温度：900℃,最高温度:常温～MAX1000℃可调。

加热元件：采用0Cr27Al7M02高温电阻丝加热,均匀分布在炉膛上下部位,水平安装,5区加热控制。

温控系统：PLC+触摸屏+温度模块+SSR控制, 控温精度：±1.5℃,具备PID自整定参数平衡调温校正功能,输入模式为 K型热电偶。

温度均匀度：空炉150℃恒温15min后温差±3-5℃

运风方式：经过风道分散后水平循环运风设计,均匀性佳。

输送动力：采用AC马达,减速机,链轮,链条传动带动网带运行,驱动辊无缝钢管外包高温耐磨胶。

高效过滤器：采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量：2000 m3/h

加热方式：不锈钢电热管+热风循环。

加热功率：升温状态：90KW, 恒温状态：45KW

升温速率：约6℃/min,空炉常温～900℃约需时间150分钟。

冷却方式：双层水套式结构,内外层均采用6mm厚Q235钢板折压成型焊接制作,工作中水套夹层通入冷却循环水,依靠水流带走热量,对产品实行空冷降温；外部配有40吨冷却水塔循环降温,冷却水压力≥2KG/cm2

输送网带：宽220mmSUS310S材质编织成人字网带,可承受高温和冷却热胀冷缩。

气氛保护：通入氮气保护,配置球阀,电磁阀,流量计等元器件,保护气消耗量：≤6Nm3/h（客户自备）

输送速度：减速电机配合变频器调速1-3m/min任意调节。

输送高度：输送带表面距离地面850+50mm可调。

安全保护：漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及超载,三色信号指示灯（红色故障,黄色待机,绿色运行）等保护并警报装置…合乎国际安全标准。

防护标签：所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54

机台电源：主电源采用AC 220V/380V/ 50Hz 三相五线制。

使用条件：环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项：烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂。

执行标准：炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。

参考标准：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
