产品中心PRODUCT
电机转子隧道炉
产品编号:

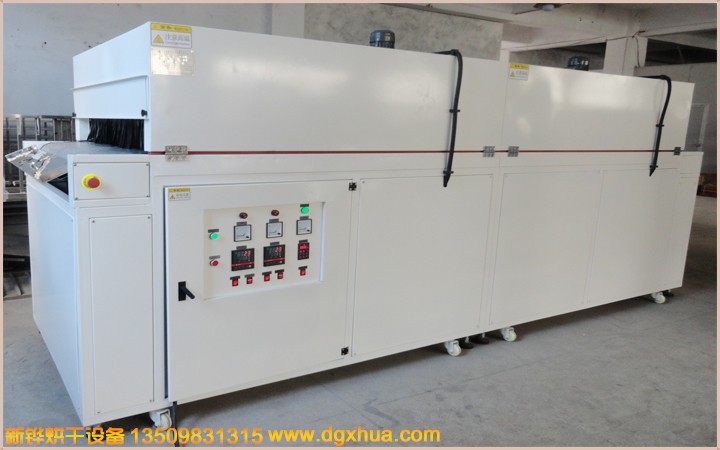

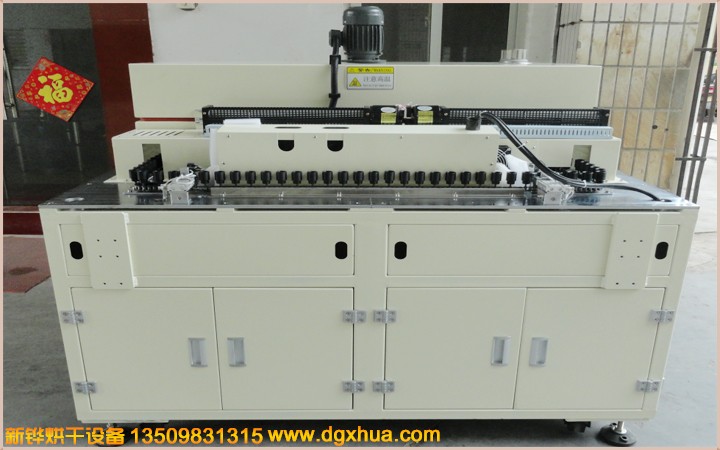

电机转子隧道炉
适用范围:
电机转子焗炉,微型马达焗炉,转子线圈胶水隧道炉

设备名称:电机转子隧道炉

  • 型号: XHSO-80-2IR

  • 电源:AC380V  3φ  50HZ  18KVA

  • 内尺寸:长4000 × 宽800 × 高150mm

  • 外尺寸:长6000 × 宽1160 × 高1450mm(以实物为准)

  • 机台结构:进料段:1000mm(手动调节门+垂帘),烘干段:4000mm(分2段加热控制),冷却段:200mm(4排风扇), 出料段:800mm(手动调节门+垂帘)

  • 检修方式:每2米1支电动推杆掀开检修,掀开高度450mm.

  • 机台材质:内箱材质:T1.2mm厚SUS201#不锈钢板加工製作, 氬弧焊接。

  • 外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工製作。

  • 机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面不封板,底部安裝腳轮腳杯高度可調, 方便設備的固定和對接。
    机台颜色:经防锈处理后靜電高溫粉體塗裝,整机为邹纹灰白色。

  • 保温结构:保温棉:高密度保温岩棉隔热保温,保温层厚度150mm。

  • 密封条:₵20mm耐高硅胶密封条密封处理,美觀無污染。

  • 防护标签:设备高温部分加贴高温警示标识。

  • 操作系统:温度范围:常用温度150℃,最高温度:常温~MAX200℃可调;

  • 温控方式:台达/信捷PLC+触摸屏+联钜温度模块配合固态调整器控制, 輸入模式為精密 K型熱电偶;温控系统具备自动整定和PID参数的自动校正功能。

  • 温度均匀度:恒温15分钟空炉150℃±5℃.

  • 运风系统:运风方式:风道分散后左右送风吹向产品,循环运风設計,均勻性佳。

  • 运风电机:長軸型烤箱馬達配強力型多翼式镀锌風輪。

  • 排风口:每2米加热段直径90mm1个,共2个排气口。

  • 加热器:201#不锈钢电热管,顶部加热方式

  • 加热功率:16KW, 恒温状态功率:8KW.

  • 升温速率:约6℃/min,空炉常温~150℃约需时间30分钟

  • 输送网带:宽800mm白色铁复龙布带,钢丝活动接头。

  • 输送速度:0-2m/min任意调节,输送高度:750±50mm。

  • 输送动力:370W减速电机配合易能变频器调速。

  • 安全保护:超溫停止加熱並警報裝置,馬達、電熱過電流保護,控制回路短路及過載保護,漏電斷路器、電源逆向防止器等…合乎國際安全標準。

  • 所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

  • 使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制,环境相对湿度40%-50%,温度为20-30摄氏度,气管负载压缩空气压力大于5bar。

  • .烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。

  • 参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行,JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格

新铧电机转子隧道炉/新铧电机转子焗炉欢迎咨询!


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
